Kích thước con lăn mái hiên quan trọng như thế nào để có một hệ thống phù hợp

Khi thay thế hoặc phát triển con lăn mái hiên, bạn cần biết Kích thước con lăn mái hiên quan trọng như thế nào để có một hệ thống phù hợp? là một phần quan trọng của quá trình. Con lăn có thể trông giống như một bộ phận nhỏ và đơn giản nhưng kích thước của nó ảnh hưởng đến cách nó nằm bên trong cụm, tiếp xúc với thanh dẫn hướng, kết nối với trục và di chuyển trong khi vận hành. Do đó, việc lựa chọn chỉ dựa vào hình thức có thể tạo ra vấn đề trong quá trình cài đặt.

Đối với mái hiên có thể thu vào, hệ thống che nắng trong sân, mái hiên RV, kết cấu gấp và các cơ chế tương tự, con lăn phải được coi là một phần của cụm lắp ráp hoàn chỉnh. Đường kính, chiều rộng, lỗ khoan, vị trí trục, hình dáng và không gian lắp đặt sẵn có đều nói lên một phần khác của câu chuyện.

Mục tiêu không phải là thu thập mọi phép đo có thể. Đó là xác định các kích thước thực sự ảnh hưởng đến sự vừa vặn và chuyển động.

Tại sao kích thước con lăn cần phải được xem xét cùng nhau

Con lăn không tự hoạt động. Nó thường hoạt động với trục, giá đỡ, ổ trục hoặc ống lót, thanh dẫn hướng, đường ray, khung hoặc bộ phận chuyển động khác.

Thay đổi một kích thước có thể ảnh hưởng đến một phần khác của tổ hợp.

Ví dụ, đường kính bánh xe khác có thể thay đổi vị trí của cấu trúc chuyển động so với thanh dẫn hướng. Bánh xe rộng hơn có thể cản trở giá đỡ gần đó. Một lỗ khoan khác có thể khiến trục hiện tại không khớp đúng cách. Ngay cả khi hình dạng bên ngoài có vẻ giống nhau thì cách lắp đặt tổng thể có thể khác nhau.

Đây là lý do tại sao không nên chọn thiết bị thay thế chỉ từ một phép đo.

Một cách hữu ích để suy nghĩ về quá trình này là:

Kích thước con lăn → vị trí lắp → tiếp xúc với thanh dẫn hướng → chuyển động của cụm lắp ráp

Nếu một phần của dây xích này không khớp, con lăn có thể không hoạt động như dự kiến.

Bạn nên kiểm tra kích thước con lăn mái hiên nào?

Một số kích thước cần được ghi lại khi xác định một con lăn hiện có hoặc chuẩn bị một thiết kế mới.

Không phải mọi dự án đều yêu cầu tất cả các phép đo này. Các điểm liên quan phụ thuộc vào cách sử dụng con lăn.

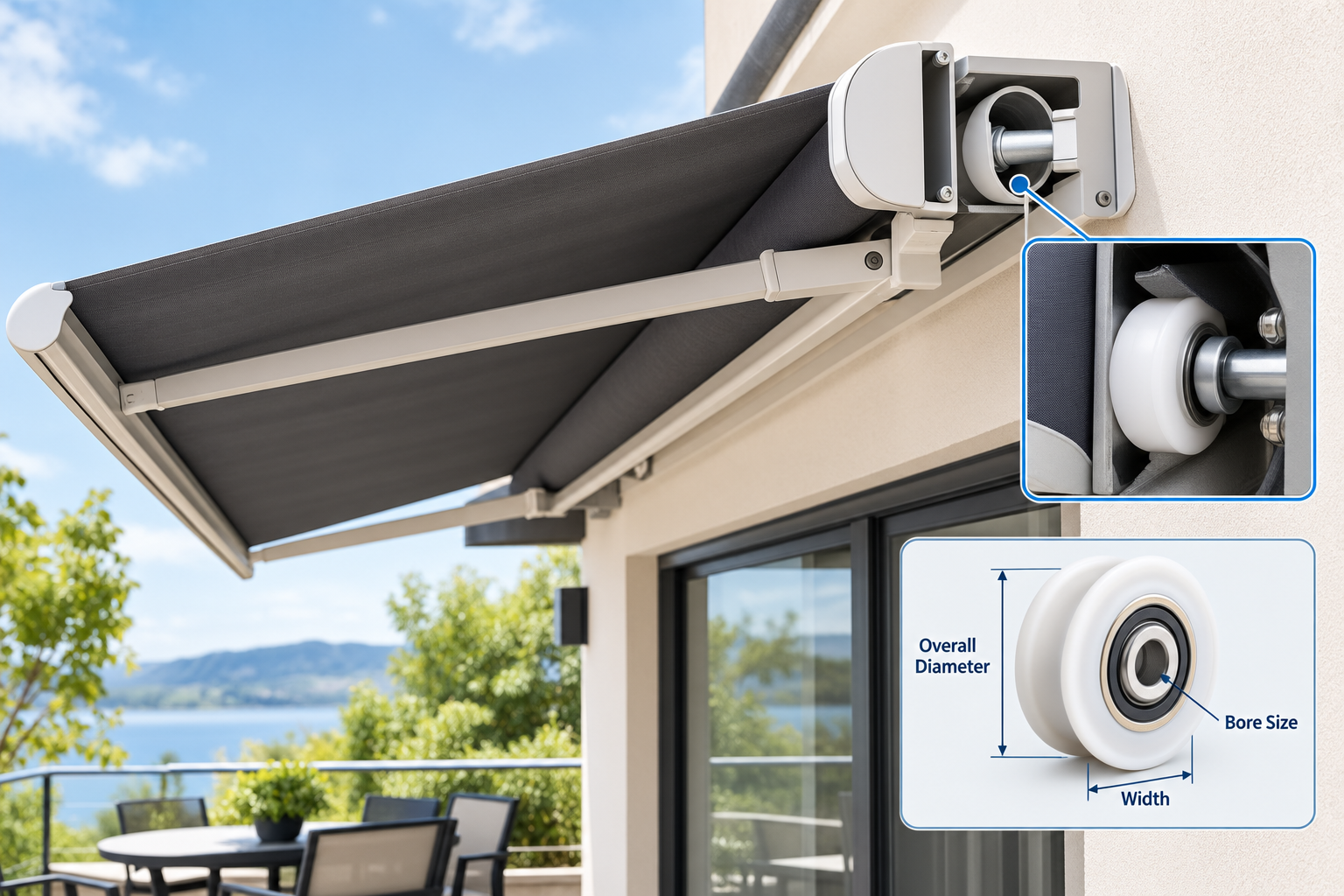

Đường kính ngoài ảnh hưởng đến vị trí chạy

Đường kính bên ngoài thường là một trong những kích thước đầu tiên mà mọi người đo lường, nhưng tầm quan trọng của nó không chỉ dừng lại ở việc mô tả kích thước của bánh xe.

Nó có thể xác định vị trí của con lăn so với đường ray hoặc thanh dẫn hướng. Nếu vật thay thế có đường kính khác biệt đáng kể, bộ phận chuyển động có thể nằm cao hơn hoặc thấp hơn dự định.

Sự thay đổi đó có thể ảnh hưởng đến khoảng trống giữa các bộ phận gần đó. Nó cũng có thể thay đổi vị trí của khung, cỗ xe hoặc bộ phận hỗ trợ.

Vì lý do này, đường kính nên được xem xét cùng với cấu trúc xung quanh thay vì được coi là một con số riêng biệt.

Chiều rộng quyết định nhiều hơn diện tích tiếp xúc

Chiều rộng bánh xe là một kích thước hữu ích khác.

Con lăn cần có đủ chỗ để ngồi đúng trên bề mặt chạy của nó, nhưng nó cũng cần có đủ khoảng trống ở các bên. Nếu bánh xe quá rộng so với không gian có sẵn, nó có thể cọ vào giá đỡ hoặc tường dẫn hướng. Nếu nó hẹp hơn thiết kế ban đầu, vị trí tiếp xúc của nó có thể thay đổi.

Do đó, chiều rộng chính xác phụ thuộc vào không gian vật lý xung quanh bánh xe.

Khi đo một bộ phận hiện có, hãy kiểm tra cả bánh xe và khoảng cách giữa bánh xe và các bộ phận lân cận.

Lỗ khoan ảnh hưởng đến khả năng tương thích như thế nào?

Lỗ khoan là lỗ xuyên qua tâm con lăn. Nó liên quan trực tiếp đến trục, trục, chốt hoặc cách bố trí ổ trục được cụm lắp ráp sử dụng.

Bánh xe thay thế có thể có đường kính ngoài phù hợp nhưng vẫn không khớp vì kết nối trung tâm khác.

Do đó, lỗ khoan phải được kiểm tra cùng với:

• Trục hoặc loại trục
• Bố trí vòng bi
• Xây dựng trung tâm
• Phương pháp giữ lại
• Giải phóng mặt bằng có sẵn
• Vị trí của bánh xe bên trong giá đỡ

Trong một số thiết kế, bánh xe quay quanh một trục. Ở những nơi khác, ổ trục được tích hợp vào bánh xe. Do đó, các kích thước bên ngoài giống nhau có thể mô tả các thành phần có cấu trúc bên trong khác nhau.

Đây là lý do tại sao ảnh chụp con lăn đã lắp đặt có thể hữu ích khi yêu cầu thay thế.

Cấu hình bánh xe có quan trọng bằng kích thước không?

Trong nhiều ứng dụng, có.

Con lăn không chỉ đơn giản là một vật tròn. Bề mặt chạy của nó có thể phẳng, có rãnh, cong, có mặt bích hoặc được tạo hình cho một thanh dẫn hướng cụ thể.

Cấu hình xác định nơi bánh xe tiếp xúc.

Hãy xem xét một ví dụ đơn giản. Con lăn được thiết kế để chạy trên bề mặt phẳng có mối quan hệ tiếp xúc khác với con lăn được thiết kế để đặt bên trong rãnh. Hai bánh xe có thể có đường kính ngoài giống nhau nhưng vẫn có cách bố trí cơ khí khác nhau.

Phù hợp với bề mặt chạy, không chỉ bánh xe

Khi kiểm tra con lăn mái hiên hiện có, hãy kiểm tra khu vực mà bánh xe thực sự hoạt động.

Hãy tìm:

• Bề mặt tiếp xúc phẳng
• Rãnh hoặc kênh
• Các cạnh dẫn hướng nâng lên
• Mặt bích bên
• Đoạn chạy cong
• Không gian hướng dẫn kèm theo
• Dấu hiệu tiếp xúc không đều

Tình trạng của đường đua cũng có thể cung cấp thông tin hữu ích. Dấu vết mòn có thể cho thấy nơi con lăn thường tiếp xúc với cấu trúc xung quanh.

Điều này có thể đặc biệt hữu ích khi bộ phận ban đầu bị mòn và hình dạng của nó không còn dễ dàng xác định được nữa.

Còn về không gian lắp đặt tổng thể thì sao?

Con lăn có thể có kích thước cơ bản chính xác nhưng vẫn không phù hợp nếu không có đủ chỗ xung quanh nó.

Đây là một chi tiết dễ bị bỏ qua trong quá trình thay thế.

Đo không gian xung quanh thành phần, không chỉ chính thành phần đó. Kiểm tra khoảng cách giữa bánh xe và giá đỡ, các bộ phận khung gần đó, bề mặt dẫn hướng, ốc vít và các bộ phận chuyển động khác.

Một cuộc kiểm tra hữu ích sẽ trả lời một số câu hỏi thực tế:

1. Con lăn có thể vào vị trí lắp không?
2. Nó có thể xoay mà không chạm vào các bộ phận gần đó không?
3. Bánh xe có giữ thẳng hàng với thanh dẫn hướng không?
4. Có đủ chỗ cho trục hoặc ổ trục không?
5. Phần cứng giữ lại có thể được cài đặt?
6. Tổ hợp vẫn di chuyển trong toàn bộ đường dẫn hoạt động của nó phải không?

Những câu hỏi này biến việc kiểm tra kích thước đơn giản thành một đánh giá phù hợp.

Tại sao vị trí trục có thể thay đổi toàn bộ hội

Tâm của con lăn không phải lúc nào cũng được định vị giống nhau so với cấu trúc lắp đặt của nó.

Một thay đổi nhỏ về vị trí trục có thể ảnh hưởng đến chiều cao, góc hoặc vị trí của bộ phận xung quanh. Điều này quan trọng khi con lăn tạo thành một phần của hệ thống chuyển động, cánh tay, giá đỡ hoặc chuyển động được dẫn hướng.

Ví dụ: nếu tâm bánh xe nằm khác với thiết kế ban đầu, con lăn có thể tiếp xúc với thanh dẫn hướng ở một điểm khác. Điều đó có thể thay đổi cách truyền tải qua tổ hợp.

Do đó, khi thay thế con lăn không chuẩn, hãy đo mối quan hệ giữa tâm bánh xe và kết cấu lắp thay vì chỉ ghi đường kính bánh xe.

Một đơn đặt hàng đo lường đơn giản có thể tiết kiệm thời gian

Không cần thiết phải đo lường mọi thứ một cách ngẫu nhiên.

Một trình tự thực tế sẽ dễ thực hiện hơn:

Bước 1: Chụp ảnh lắp ráp hoàn chỉnh

Chụp ảnh rộng hơn trước khi tháo con lăn. Điều này cho thấy thành phần được định vị như thế nào.

Bước 2: Tháo và kiểm tra con lăn

Sau khi tháo ra, hãy kiểm tra bánh xe, trục, lỗ khoan, mặt cắt và khu vực lắp đặt.

Bước 3: Ghi lại kích thước chính

Bắt đầu với đường kính ngoài, chiều rộng, lỗ khoan và chiều cao tổng thể.

Bước 4: Kiểm tra hồ sơ

Quan sát cẩn thận bề mặt chạy và bất kỳ rãnh, mặt bích hoặc phần cong nào.

Bước 5: Đo lường mối quan hệ gắn kết

Ghi lại vị trí của bánh xe so với trục, giá đỡ, thanh dẫn hướng và các bộ phận lân cận.

Bước 6: So sánh con lăn với hướng dẫn

Người hướng dẫn có thể tiết lộ thông tin mà bản thân bánh xe không thể. Chụp ảnh cả hai cùng nhau khi có thể.

Quá trình này tạo ra một tài liệu tham khảo rõ ràng hơn cho nhà cung cấp, nhóm bảo trì hoặc nhà thiết kế sản phẩm.

Điều gì xảy ra khi một chiều hơi khác một chút?

Không phải mọi sự khác biệt về kích thước đều tự động có nghĩa là con lăn không thể hoạt động. Hiệu quả phụ thuộc vào nơi xảy ra sự khác biệt và cách hệ thống được thiết kế.

Một sự thay đổi ở bề mặt bên ngoài không quan trọng có thể có ít tác dụng thực tế. Sự thay đổi về lỗ khoan, biên dạng chạy hoặc vị trí lắp đặt có thể quan trọng hơn nhiều.

Đó là lý do tại sao dung sai kích thước cần được xem xét liên quan đến chức năng.

Để tìm nguồn cung ứng thay thế, sẽ rất hữu ích khi tách các phép đo thành ba nhóm:

Cách tiếp cận này làm cho việc kiểm tra dễ hiểu hơn và giúp tránh các phép đo không cần thiết.

Khi nào nên xem xét một con lăn tùy chỉnh?

Các bộ phận tiêu chuẩn có thể hoạt động tốt khi thiết kế ban đầu tuân theo cấu hình con lăn đã được thiết lập.

Con lăn tùy chỉnh có thể được xem xét khi bộ phận hiện có có cấu hình bất thường, lỗ khoan không chuẩn, cấu trúc lắp đặt đặc biệt, không gian lắp đặt hạn chế hoặc thiết kế khó phù hợp với thiết bị thay thế có sẵn.

Việc tùy chỉnh cũng có thể có ý nghĩa trong quá trình phát triển OEM khi con lăn cần được thiết kế xung quanh một khung hoặc thanh dẫn hướng cụ thể.

Đối với những dự án này, kích thước phải được coi là một phần của bản vẽ cơ khí hoàn chỉnh chứ không phải là thông số kỹ thuật của sản phẩm độc lập.

Nhà cung cấp có thể cần thông tin về thanh dẫn hướng, trục, giá đỡ, môi trường vận hành và chuyển động dự định trước khi xác nhận thiết kế phù hợp.

Để sản xuất ròng rọc và con lăn tùy chỉnh, các nhà sản xuất như HUNE có thể xem xét cấu trúc và phát triển một bộ phận xoay quanh các điều kiện lắp đặt và di chuyển cần thiết. Dòng sản phẩm của HUNE bao gồm các cấu hình ròng rọc khác nhau và các giải pháp ròng rọc tùy chỉnh, có thể phù hợp khi một bộ phận tiêu chuẩn không phù hợp với cách bố trí cơ khí hiện có.

Người mua có thể chuẩn bị thông tin về con lăn tốt hơn như thế nào?

Một yêu cầu rõ ràng có thể làm cho việc trao đổi kỹ thuật trở nên dễ dàng hơn nhiều.

Thay vì chỉ gửi một phép đo, hãy chuẩn bị một gói thông tin nhỏ chứa:

• Hình ảnh của con lăn ban đầu
• Hình ảnh lắp đặt hoàn thiện
• Các phép đo chiều chính
• Chi tiết hồ sơ bánh xe
• Thông tin trục hoặc trục
• Hướng dẫn hoặc theo dõi hình ảnh
• Phương pháp lắp
• Loại ứng dụng
• Yêu cầu thay thế hoặc phát triển mới
• Số lượng mua dự kiến

Bản vẽ rất hữu ích khi có sẵn, nhưng nó không phải lúc nào cũng cần thiết ngay từ đầu. Một mẫu vật lý và những bức ảnh rõ ràng cũng có thể giúp nhà sản xuất hiểu được thành phần.

Danh sách kiểm tra thực tế trước khi đặt hàng

Trước khi xác nhận việc thay thế con lăn mái hiên, hãy xem xét các điểm sau:

bánh xe

• Đường kính ngoài
• Chiều rộng
• Hồ sơ
• lỗ khoan
• Cấu trúc trung tâm

gắn kết

• Trục hoặc trục
• Vị trí khung
• Phương pháp giữ lại
• Không gian lắp đặt sẵn có

Điều kiện chạy

• Hình dạng hướng dẫn
• Vị trí liên lạc
• Giải phóng mặt bằng
• Hướng di chuyển
• Các phần cong có thể

ứng dụng

• Loại mái hiên
• Tiếp xúc ngoài trời
• Tần số chuyển động
• Thay thế hoặc thiết kế mới

Danh sách kiểm tra này không yêu cầu tính toán kỹ thuật phức tạp. Mục đích của nó là đảm bảo rằng mối quan hệ vật lý giữa con lăn và phần còn lại của hệ thống được hiểu rõ trước khi đặt hàng.

Bài học chính

• Đường kính ngoài affects the roller's running position within the assembly.
• bánh xe width needs to be considered together with contact area and side clearance.
• lỗ khoan dimensions should match the shaft, axle, pin, or bearing arrangement.
• Cấu hình chạy cần phải tương ứng với bề mặt dẫn hướng hoặc tiếp xúc.
• Vị trí trục có thể ảnh hưởng đến chiều cao, góc và chuyển động của các bộ phận xung quanh.
• Không gian lắp đặt sẵn có should be checked before confirming a replacement.
• Hình ảnh của con lăn, cấu trúc lắp đặt và hướng dẫn có thể cung cấp thông tin hữu ích cùng với các phép đo.
• Con lăn tùy chỉnh có thể được xem xét khi cấu hình bất thường, cấu trúc lắp đặt hoặc hạn chế về không gian khiến các bộ phận tiêu chuẩn khó phù hợp.

Kích thước phù hợp là thứ hỗ trợ toàn bộ hệ thống

Kích thước con lăn mái hiên không chỉ đơn giản là vấn đề tìm một bánh xe có cùng đường kính bên ngoài. Sự phù hợp phù hợp phụ thuộc vào cách một số kích thước phối hợp với nhau.

Đường kính ảnh hưởng đến vị trí chạy. Chiều rộng ảnh hưởng đến sự tiếp xúc và giải phóng mặt bằng. Lỗ khoan xác định kết nối trục. Hồ sơ kiểm soát sự tương tác với hướng dẫn. Kích thước lắp đặt xác định xem con lăn có thể ngồi chính xác bên trong cụm hay không.

Không gian xung quanh cũng quan trọng.

Vì lý do đó, cách tiếp cận hữu ích nhất là trước tiên hãy kiểm tra cơ chế hoàn chỉnh, sau đó xác định các kích thước kiểm soát việc lắp đặt và di chuyển. Một số phép đo được lựa chọn kỹ lưỡng, được hỗ trợ bởi các bức ảnh và thông tin ứng dụng, có thể cung cấp cơ sở rõ ràng hơn nhiều cho việc tìm nguồn cung ứng thay thế hoặc phát triển tùy chỉnh.

Khi con lăn được coi như một phần của hệ thống mái hiên chứ không phải là một bánh xe biệt lập, việc kiểm tra kích thước trở nên dễ hiểu hơn nhiều. Đó cũng là lúc việc lựa chọn thành phần cẩn thận có thể giúp giảm thiểu các vấn đề lắp ráp có thể tránh được trong quá trình lắp ráp và bảo trì.
