Mái hiên ngoài trời dựa vào nhiều bộ phận chuyển động hơn hầu hết mọi người nhận ra. Đằng sau mỗi thao tác cuộn và rút trơn tru là một bộ phận nhỏ nhưng quan trọng: ổ lăn. Hiểu cách lắp đặt các vòng bi này và lý do quy trình này quan trọng sẽ giúp người lắp đặt, nhà phân phối và người quản lý cơ sở tránh bị mài mòn sớm, tiếng ồn và các công việc dịch vụ không cần thiết.
Tại sao vòng bi lăn lại quan trọng trong hệ thống mái hiên

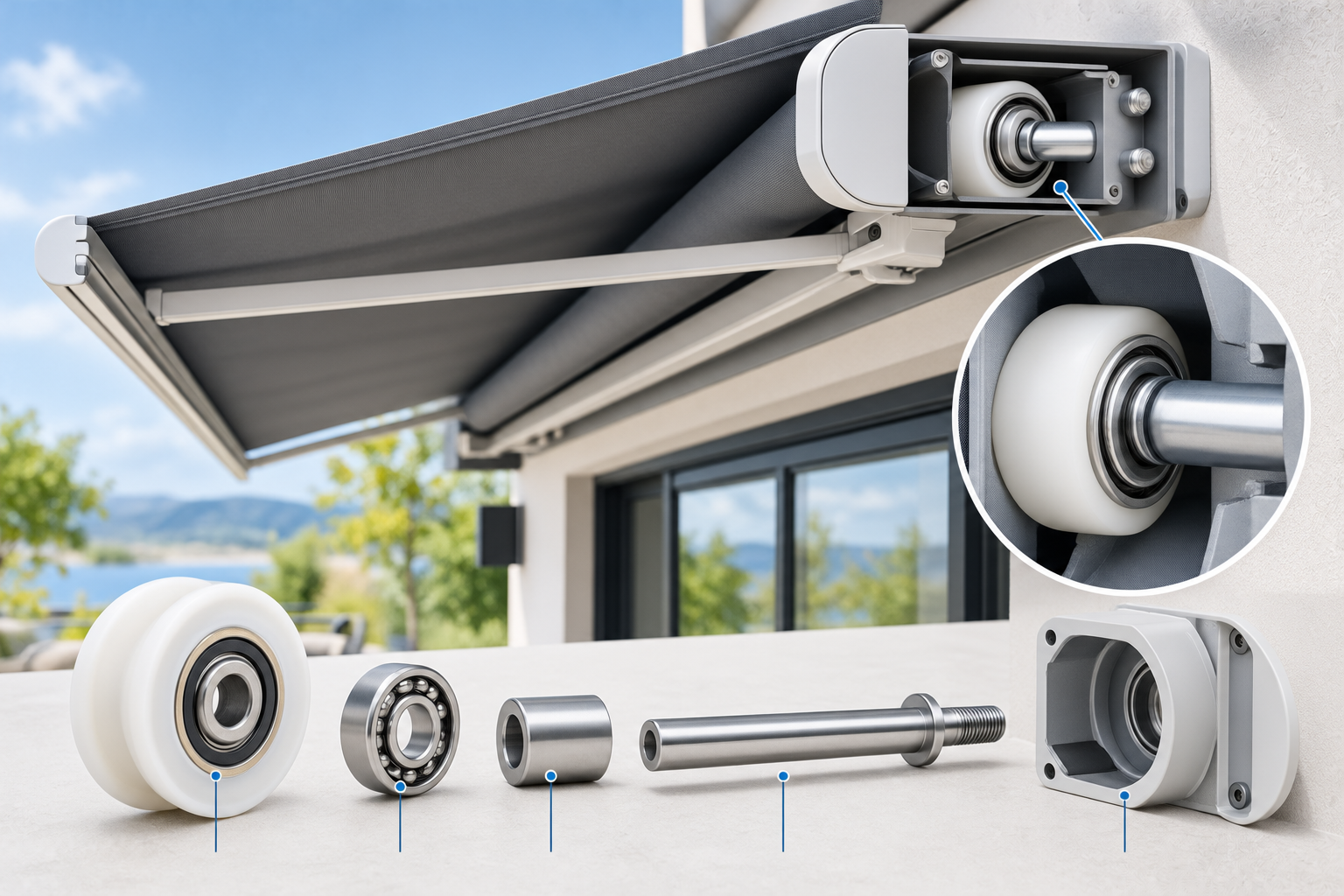

Vòng bi lăn nằm bên trong hoặc bên cạnh ống lăn, ròng rọc hoặc khớp tay đòn của mái hiên, cho phép các bộ phận quay di chuyển với độ ma sát giảm so với các bộ phận đứng yên. Nếu không có ổ trục được đặt đúng cách, con lăn vải có thể bị kẹt, cơ cấu tay quay có thể bị cứng và hệ thống cơ giới có thể cần nhiều nỗ lực hơn để vượt qua lực cản.
Trong các mái hiên có thể thu vào, mái che gắn trên mái nhà và cấu trúc che nắng kiểu pergola, vòng bi thường xuất hiện ở ba vị trí:
- Bên trong các nắp đầu ống lăn, đỡ trục quay
- Tại các điểm ròng rọc nơi dây cáp hoặc dây đai dẫn hướng vải
- Trong các khớp tay khớp nối trên thiết kế mái hiên tay gập
Mỗi vị trí có các yêu cầu về tải và xoay hơi khác nhau, đó là lý do tại sao phương pháp lựa chọn và lắp đặt vòng bi lại khác nhau tùy theo bộ phận. Vòng bi hoạt động tốt khi cuộn chậm, liên tục có thể không hoạt động giống như vậy ở khớp chuyển hướng liên tục trong ngày.
Các loại vòng bi phổ biến được sử dụng trong phần cứng mái hiên
Trước khi bắt đầu lắp đặt, cần biết loại ổ trục nào sẽ được lắp vào. Bảng dưới đây tóm tắt các danh mục chung có trong các sản phẩm che nắng ngoài trời.
| Loại ổ trục | Vị trí tiêu biểu | Đặc điểm chung |
|---|---|---|
| Vòng bi rãnh sâu | Đầu ống lăn, bánh ròng rọc | Xử lý tải hướng tâm và thường được sử dụng với trục quay |
| Ròng rọc chịu lực bằng nhựa | Điểm dẫn hướng cáp hoặc dây đeo | Nhẹ và giúp giảm tiếp xúc kim loại với kim loại |
| Ròng rọc mang hình chữ F | Vỏ ròng rọc nhỏ gọn | Thích hợp cho không gian khung hẹp |
| Ròng rọc mang rãnh chữ V | Hệ thống dẫn đường | Giúp giữ dây cáp hoặc dây đai thẳng hàng trong khi di chuyển |
Những danh mục này không đầy đủ. Các nhà sản xuất thường điều chỉnh vỏ ổ trục để phù hợp với hình dạng khung của một kiểu mái hiên cụ thể và một số cấu trúc kết hợp hai hoặc ba loại ổ trục trên một cơ cấu duy nhất.
Quy trình cài đặt từng bước
Việc lắp đặt vòng bi không phức tạp khi đã hiểu được trình tự, nhưng việc bỏ qua các bước là lý do phổ biến khiến vòng bi phát sinh vấn đề sớm. Dưới đây là bản phác thảo chung thường được các kỹ thuật viên phần cứng và người lắp đặt mái hiên làm theo.
1. Xác nhận kích thước trục và vỏ
Trước khi đặt bất kỳ ổ trục nào, hãy đo đường kính trục và lỗ khoan của ổ trục. Vòng bi quá lỏng có thể di chuyển bên trong vỏ khi chịu tải, trong khi vòng bi quá chặt có thể làm hỏng vỏ trong quá trình lắp vào. Bước này đặc biệt quan trọng khi thay thế con lăn mái hiên cũ, vì điều kiện vỏ bọc có thể thay đổi một chút theo độ tuổi, mức độ tiếp xúc với thời tiết hoặc việc tháo rời nhiều lần trong quá trình sửa chữa trước đây.
2. Làm sạch bề mặt vỏ và trục
Bụi, dầu mỡ cũ và mảnh vụn còn sót lại bên trong ống hoặc giá đỡ có thể khiến ổ trục không thể nằm phẳng. Một miếng vải khô hoặc bàn chải mềm thường là đủ để làm sạch cơ bản; dung môi khắc nghiệt có thể không phù hợp với một số vỏ nhựa. Dành thêm vài phút ở đây có thể giúp ngăn ngừa các vấn đề về căn chỉnh và chỗ ngồi sau này.
3. Đặt vòng bi vuông góc
Vòng bi phải được ấn đều thay vì lắp vào một góc. Áp suất không đồng đều có thể góp phần gây ra tiếng ồn và vòng quay không đều sau này. Một số người lắp đặt sử dụng khối phẳng và áp suất nhẹ, đều thay vì tiếp xúc trực tiếp với búa, kiểm tra sự căn chỉnh từ nhiều phía trước khi tác dụng lực bổ sung.
4. Kẹp giữ an toàn hoặc mũ kết thúc
Sau khi vào vị trí, ổ trục thường được giữ cố định bằng kẹp giữ, vòng kẹp hoặc nắp cuối, tùy thuộc vào thiết kế mái hiên. Bước này giúp kiểm soát vị trí trục của ổ trục để nó không bị dịch chuyển trong quá trình quay. Một bộ phận giữ bị thiếu hoặc được lắp lỏng lẻo có thể làm cho ổ trục di chuyển ra khỏi vị trí dự định theo thời gian.
5. Kiểm tra xoay trước khi lắp ráp hoàn chỉnh
Trước khi đóng vỏ hoặc gắn lại vải, hãy quay trục bằng tay. Nó sẽ quay mà không bị mài, kẹt hoặc có lực cản bất thường. Bất kỳ độ nhám nào ở giai đoạn này sẽ dễ dàng khắc phục hơn trước khi phần còn lại của mái hiên được lắp ráp lại, vì việc tiếp cận ổ trục sau này có thể yêu cầu phải tháo một số bộ phận khác.
6. Kết nối lại cơ chế vải hoặc cánh tay
Chỉ sau khi xác nhận đã xoay trơn tru thì con lăn vải, dây cáp hoặc tay gấp mới được lắp lại. Thứ tự này giúp các kỹ thuật viên tránh nhầm lẫn độ căng của vải hoặc các vấn đề căn chỉnh cơ học với khả năng chịu lực, điều này có thể dẫn đến việc thay thế các bộ phận không cần thiết.
Các công cụ thường được sử dụng trong quá trình cài đặt
Việc lắp đặt vòng bi thông thường không yêu cầu thiết bị công nghiệp chuyên dụng, nhưng một số công cụ cơ bản có thể giúp quá trình này dễ dự đoán hơn:
- Dụng cụ kéo hoặc tháo vòng bi, để tháo vòng bi cũ mà không làm hỏng vỏ
- Vồ có mặt mềm, để tạo áp lực ngồi có kiểm soát
- Calip, để xác nhận số đo trục và lỗ khoan
- Kìm giữ vòng, dành cho vỏ kiểu vòng khóa
- Mỡ máy nhẹ, khi thích hợp cho ổ trục và ứng dụng
Việc sử dụng đúng dụng cụ để tháo thường quan trọng hơn dụng cụ dùng để lắp đặt, vì việc ép ổ trục cũ ra bằng các dụng cụ tự chế có thể làm hỏng giá đỡ xung quanh. Trong nhiều trường hợp, giá đỡ bị hỏng sẽ tốn nhiều công sức sửa chữa hơn là thay thế ổ trục.
Các lỗi cài đặt phổ biến và cách chúng hiển thị sau này
Lỗi cài đặt không phải lúc nào cũng gây ra sự cố ngay lập tức. Một số có thể xuất hiện sau vài tuần hoặc vài tháng dưới dạng tiếng ồn, lực cản hoặc lăn không đều. Bảng dưới đây phác thảo một số mẫu đáng xem.
| sai lầm | Triệu chứng muộn |
|---|---|
| Vòng bi được lắp ở một góc | Tiếng mài hoặc tiếng ồn không đều trong quá trình quay |
| Kích thước vòng bi sai cho vỏ | Chuyển động lỏng lẻo, lạch cạch hoặc chơi đùa quá mức |
| Bỏ qua bước làm sạch | Chuyển động thô ráp và mài mòn nhanh |
| Thiếu kẹp giữ | Vòng bi dần dần di chuyển ra khỏi vỏ |
| Giá đỡ quá chặt | Tăng lực cản quay |
Việc nhận biết các mẫu này giúp người cài đặt truy tìm nguồn gốc của sự cố dịch vụ thay vì thay thế các bộ phận một cách không cần thiết. Trong một số trường hợp, không cần thay thế toàn bộ ổ trục; giải pháp có thể chỉ đơn giản là lắp lại ổ trục hiện có một cách chính xác.
Dấu hiệu vòng bi có thể cần thay thế
Không phải mọi âm thanh bất thường hoặc lực cản nhỏ đều có nghĩa là vòng bi đã bị hỏng, nhưng có một số dấu hiệu cần chú ý kỹ hơn:
- Chuyển động lăn có cảm giác hơi không đều, như thể ống không quay trên một trục cố định.
- Âm thanh ken két hoặc nhấp chuột yếu ớt chỉ xuất hiện ở một số điểm nhất định trong quá trình kéo dài hoặc rút lại.
- Có thể thấy rõ sự phát huy khi kiểm tra nhẹ nhàng ống lăn hoặc khớp tay đòn bằng tay mà không dùng lực quá mạnh xuyên qua vải.
- Mái hiên có động cơ dường như đòi hỏi nhiều nỗ lực hơn bình thường để bắt đầu di chuyển, ngay cả trước khi mở rộng hoàn toàn.
Không có dấu hiệu nào trong số này tự động xác nhận hư hỏng vòng bi. Tuy nhiên, việc xác định sớm chúng có thể giúp xác định dễ dàng hơn liệu sự cố có liên quan đến ổ trục, cấu trúc lắp đặt, căn chỉnh hay bộ phận khác của cơ cấu hay không.
Cân nhắc bảo trì sau khi cài đặt
Sau khi vòng bi được lắp đúng cách, việc bảo trì liên tục nhìn chung rất đơn giản, nhưng một số thói quen có thể giúp duy trì hoạt động ổn định:
- Định kỳ kiểm tra bụi tích tụ gần đầu ống lăn, đặc biệt là ở môi trường ngoài trời có tiếp xúc với phấn hoa hoặc cát.
- Lắng nghe những thay đổi trong âm thanh xoay trong quá trình sử dụng thường xuyên; một sự thay đổi đáng chú ý từ trạng thái lăn êm ái sang tiếng vo ve mờ nhạt hoặc âm thanh thô ráp có thể cho thấy sự mài mòn đang phát triển.
- Tránh bôi trơn quá mức, vì dầu mỡ dư thừa có thể thu hút các mảnh vụn có thể di chuyển về phía vòng bi.
- Kiểm tra các kẹp giữ định kỳ, đặc biệt là trước và sau thời gian tiếp xúc với gió lớn khi cánh tay và khớp có thể bị chuyển động nhiều lần.
- Lau sạch vỏ kim loại lộ ra ngoài sau thời gian mưa lớn, vì hơi ẩm đọng lại có thể góp phần ăn mòn xung quanh ổ trục.
Đối với các cơ sở lắp đặt thương mại có chu kỳ hoạt động thường xuyên hàng ngày, việc kiểm tra trực quan và vận hành ngắn gọn vài tháng một lần có thể là một thói quen bảo trì thiết thực thay vì chờ đợi một vấn đề vận hành đáng chú ý xuất hiện.
Các yếu tố khí hậu và mùa đáng xem xét
Mái hiên ngoài trời phải đối mặt với nhiều điều kiện hơn so với hầu hết các bộ phận cơ khí trong nhà và điều này có thể ảnh hưởng đến cách hoạt động của vòng bi theo thời gian. Ở vùng khí hậu ẩm ướt hoặc ven biển, việc tiếp xúc với hơi ẩm có thể cần phải kiểm tra thường xuyên hơn vì không khí muối và sự ngưng tụ có thể góp phần gây ra sự ăn mòn dần dần xung quanh các bộ phận kim loại tiếp xúc. Ở những vùng khí hậu khô hơn, bụi bặm hơn, sự tích tụ hạt có thể trở thành mối lo ngại chính đáng hơn, khiến khoảng thời gian vệ sinh trở nên quan trọng.
Sự thay đổi nhiệt độ cũng có thể ảnh hưởng đến mối quan hệ giữa các thành phần. Vòng bi ngồi êm ái trong quá trình lắp đặt có thể gặp các điều kiện hơi khác nhau khi các vật liệu xung quanh giãn nở hoặc co lại theo sự thay đổi nhiệt độ theo mùa. Đây là một lý do khiến người lắp đặt có thể kiểm tra lại vòng quay trong quá trình bảo trì định kỳ thay vì cho rằng sự phù hợp ban đầu sẽ không thay đổi trong mọi điều kiện vận hành.
Kết hợp vòng bi với thiết kế mái hiên
Không phải mọi mái hiên đều sử dụng cùng một cấu hình ổ trục và việc bố trí ổ trục phù hợp với kết cấu cơ khí cũng quan trọng như chính kỹ thuật lắp đặt.
Mái hiên vải có thể thu vào thường dựa vào vòng bi đầu ống hỗ trợ xoay liên tục. Hệ thống cánh tay gập phụ thuộc nhiều hơn vào vòng bi trục trong các khớp cánh tay, nơi trải qua chuyển động tới lui lặp đi lặp lại thay vì quay liên tục. Mái che kiểu pergola hoặc dẫn hướng đường ray có thể sử dụng vòng bi kiểu ròng rọc giúp giữ cho dây cáp hoặc dây đai thẳng hàng dọc theo một đường cố định.
Sự khác biệt này quan trọng vì ổ trục được thiết kế theo một mẫu chuyển động có thể không phù hợp với ứng dụng khác. Các nhà cung cấp làm việc với phần cứng mái hiên thường xem xét vị trí ổ trục, hình dạng vỏ, kiểu chuyển động, cách bố trí trục và các điều kiện vận hành dự kiến khi thảo luận về các bộ phận thay thế.
Bài học chính
- Xác nhận kích thước trục và vỏ trước khi lắp ổ trục thay thế.
- Làm sạch bề mặt vỏ và trục trước khi lắp ổ trục.
- Lắp vòng bi vào vị trí vuông góc và tạo áp lực đều.
- Kiểm tra các kẹp giữ, vòng khóa hoặc nắp đầu trước khi hoàn tất lắp ráp.
- Kiểm tra độ xoay trước khi nối lại cơ cấu vải hoặc cánh tay.
- Sử dụng các dụng cụ tháo lắp phù hợp để tránh làm hỏng vỏ máy.
- Hãy xem xét kiểu chuyển động của mái hiên khi chọn cấu hình ổ trục.
- Việc kiểm tra thường xuyên có thể giúp xác định các vấn đề về tiếng ồn, lực cản, độ giật hoặc căn chỉnh bất thường trước khi chúng phát triển thành các vấn đề bảo trì lớn hơn.
Việc lắp đặt vòng bi lăn trong các bộ phận của mái hiên ngoài trời là một quá trình được xây dựng dựa trên việc đo lường cẩn thận, bề mặt sạch sẽ, áp lực đều trên mặt ngồi và khả năng giữ chính xác. Bản thân các bước này không có bước nào phức tạp, nhưng việc bỏ qua bất kỳ bước nào trong số chúng có thể ảnh hưởng đến hoạt động của ổ trục và điều kiện làm việc của cơ cấu mái hiên xung quanh.
Cho dù làm việc trên một mái hiên có thể thu vào dành cho dân cư hay bảo trì một nhóm đơn vị thương mại, việc tuân theo trình tự lắp đặt nhất quán có thể giúp việc kiểm tra và bảo trì dễ dàng hơn. Nguyên tắc tương tự cũng được áp dụng khi tìm nguồn cung ứng vòng bi hoặc cụm ròng rọc thay thế: hiểu rõ thiết kế vỏ, cách bố trí trục, mô hình chuyển động và cấu trúc xung quanh sẽ mang lại cơ sở rõ ràng hơn cho việc lựa chọn bộ phận phù hợp.
Đối với những người lắp đặt tìm nguồn vòng bi thay thế hoặc cụm ròng rọc, việc làm việc với nhà cung cấp quen thuộc với thiết kế vỏ dành riêng cho mái hiên có thể giúp quá trình lắp đặt dễ dự đoán hơn vì hình dạng khung và cách bố trí vòng bi có thể khác nhau giữa các hệ thống mái hiên khác nhau. Sự chú ý cẩn thận trong quá trình lắp đặt, kết hợp với việc kiểm tra theo mùa hợp lý có thể giúp cơ chế hoạt động trơn tru trong quá trình sử dụng hàng ngày.
