Cách đo con lăn mái hiên trước khi đặt hàng thay thế

Thay thế một con lăn mái hiên có thể đơn giản khi thành phần gốc được ghi lại đúng cách trước khi loại bỏ nó. Bánh xe có thể trông đơn giản nhưng kích thước của nó chỉ là một phần thông tin cần thiết để thay thế phù hợp. Cấu hình chạy, độ mở tâm, phương pháp lắp và mối quan hệ với thanh dẫn hướng đều có thể ảnh hưởng đến cách lắp và vận hành bộ phận.

Trước khi đặt hàng, hãy dành chút thời gian để kiểm tra con lăn hiện có và ghi lại các chi tiết quan trọng. Một công cụ đo cơ bản, một vài bức ảnh rõ ràng và một bản phác thảo đơn giản có thể cung cấp thông tin hữu ích, đặc biệt khi bộ phận gốc không có số kiểu máy hoặc nhãn hiệu nhận dạng.

Điều quan trọng là xem con lăn như một phần của cụm mái hiên hoàn chỉnh thay vì coi bánh xe như một bộ phận biệt lập.

Bài học chính

• Đo kích thước bánh xe, chiều rộng, độ mở tâm và biên dạng chạy trước khi yêu cầu thay thế
• Kiểm tra cấu trúc lắp đặt và không gian lắp đặt có sẵn thay vì chỉ đo bánh xe
• Kiểm tra thanh dẫn hướng hoặc đường ray vì sự mài mòn hoặc lệch trục có thể ảnh hưởng đến cách hoạt động của con lăn thay thế
• Sử dụng những bức ảnh rõ ràng và một bản phác thảo đơn giản để ghi lại các hình dạng bất thường hoặc cách sắp xếp lắp đặt
• Giữ sẵn con lăn gốc khi có thể, đặc biệt khi tìm nguồn cung ứng linh kiện không chuẩn hoặc tùy chỉnh

Tại sao việc đo lường chính xác lại quan trọng

Bánh xe thay thế có thể trông gần giống với bánh xe ban đầu và vẫn có những khác biệt về cách ảnh hưởng đến việc lắp đặt. Những thay đổi nhỏ trong cách bố trí lắp đặt, biên dạng bánh xe hoặc lỗ trung tâm có thể khiến bộ phận đó không khớp với cấu trúc hiện có như dự định.

Đây là lý do tại sao chỉ so sánh trực quan thường là không đủ.

Một cuộc kiểm tra hữu ích nên bao gồm ba lĩnh vực:

• Bánh xe và bề mặt chạy của nó
• Sự sắp xếp lắp đặt
• Hướng dẫn hoặc bề mặt nơi bánh xe di chuyển

Cùng với nhau, những chi tiết này cung cấp mô tả rõ ràng hơn về thành phần hiện có và giúp việc liên lạc với nhà cung cấp trở nên dễ dàng hơn.

Đối với các hệ thống mái hiên cũ hơn, thông tin này có thể đặc biệt hữu ích khi không có số bộ phận hoặc thành phần ban đầu không còn có sẵn.

Bắt đầu với việc lắp ráp hoàn chỉnh

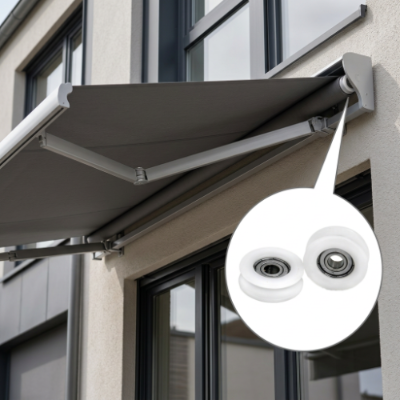

Trước khi tháo con lăn, hãy kiểm tra xem nó nằm bên trong cơ cấu mái hiên như thế nào.

Chụp một vài bức ảnh trong khi thành phần vẫn được cài đặt. Bao gồm giá đỡ, trục, thanh dẫn, vỏ hoặc các bộ phận khác xung quanh giúp thể hiện vị trí của nó.

Một bộ ảnh hữu ích có thể bao gồm:

• Lắp ráp hoàn chỉnh trước khi gỡ bỏ
• Cận cảnh con lăn
• Hồ sơ bên
• Các mặt trước và sau
• Điểm lắp
• Hướng dẫn hoặc theo dõi
• Các thành phần lân cận ảnh hưởng đến không gian có sẵn

Những hình ảnh này cung cấp bối cảnh mà các phép đo không phải lúc nào cũng nắm bắt được.

Ghi lại hướng lắp đặt

Một số bánh xe đối xứng, nhưng một số khác có hướng cụ thể. Mặt bích, rãnh, cách bố trí ổ trục hoặc tính năng lắp đặt có thể chỉ xuất hiện ở một bên.

Trước khi tháo rời, hãy ghi lại nhanh hướng mà bộ phận phải đối mặt.

Một bức ảnh thường là đủ. Nếu một số con lăn tương tự đang bị loại bỏ, một nhãn hoặc bản phác thảo đơn giản cũng có thể giúp giữ mọi thứ ngăn nắp.

Đo kích thước bánh xe chính

Sau khi tháo ra, đặt bộ phận lên bề mặt phẳng, sạch sẽ. Việc đo bộ phận trong khi nó được kết nối với phần cứng khác có thể gây khó khăn cho việc xác định các điểm tham chiếu chính xác.

Kích thước bánh xe chính thường cung cấp điểm bắt đầu.

Mục đích không phải là thu thập mọi phép đo có thể. Tập trung vào các kích thước mô tả cách thành phần phù hợp và hoạt động.

Nhìn kỹ vào hồ sơ bánh xe

Kích thước bên ngoài chỉ cung cấp một phần của hình ảnh. Hình dạng của bề mặt chạy cũng có thể quan trọng.

Nhìn vào bánh xe từ bên cạnh và kiểm tra xem bề mặt tiếp xúc có phẳng, tròn, có rãnh, mặt bích hay có hình dạng khác hay không.

Phần nhô lên hoặc phần lõm vào có thể có mối quan hệ cụ thể với thanh dẫn hướng. Những chi tiết này có thể khó truyền đạt nếu chỉ sử dụng các phép đo, vì vậy một bức ảnh rõ ràng sẽ rất hữu ích.

Thiết kế riêng biệt khỏi trang phục

Một con lăn cũ hơn có thể đã phải chịu chuyển động lặp đi lặp lại trong một thời gian dài. Bề mặt của nó có thể bị đánh bóng, trầy xước, dẹt hoặc bị mòn.

Đừng tự động cho rằng mọi dấu hiệu nhìn thấy được đều đại diện cho thiết kế ban đầu.

Nếu có sẵn một bánh xe phù hợp khác và có vẻ ít mòn hơn, hãy so sánh cả hai. Sự khác biệt giữa các thành phần có thể giúp hiển thị những tính năng nào là một phần của cấu hình gốc và tính năng nào là kết quả của việc sử dụng.

Điều này đặc biệt hữu ích khi bề mặt chạy đã thay đổi đáng kể.

Kiểm tra việc mở trung tâm một cách cẩn thận

Tâm của bánh xe đáng được quan tâm đặc biệt vì nó kết nối bộ phận quay với phần còn lại của cơ cấu.

Tùy thuộc vào kết cấu, tâm có thể chứa ổ trục, ống lót, miếng đệm kim loại, kết nối trục hoặc bộ phận đỡ khác.

Đầu tiên hãy xác định những gì thực sự hiện hữu trước khi ghi lại kích thước.

Kiểm tra xem:

• Trung tâm là một mở đơn giản
• Một ổ trục được lắp đặt bên trong
• Có một ống lót
• Trục đi qua bộ phận
• Trục quay cùng với bánh xe
• Bánh xe quay quanh một trục cố định

Những khác biệt này có thể ảnh hưởng đến cách xây dựng một bộ phận thay thế.

Đừng bỏ qua cấu trúc lắp đặt

Một trong những sai lầm phổ biến trong quá trình tìm nguồn cung ứng thay thế là tập trung vào bánh xe mà bỏ qua cách lắp đặt nó.

Một bánh xe có thể có kích thước bên ngoài tương tự như một bộ phận khác nhưng sử dụng phương pháp lắp hoàn toàn khác.

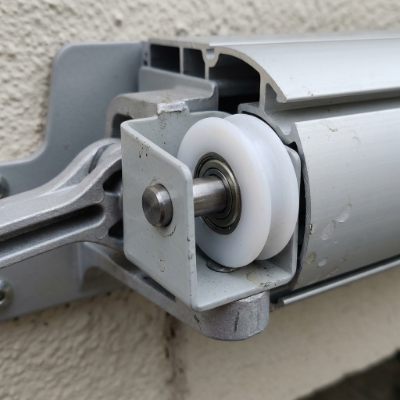

Nhìn vào sự kết nối giữa con lăn và kết cấu mái hiên.

Nó có thể được hỗ trợ bởi:

• Một chốt cố định
• Một trục
• Một trục
• Một khung
• Một ổ đỡ
• Một ống lót
• Nhà ở tích hợp

Chụp ảnh khu vực lắp đặt trước khi tháo rời và một ảnh khác sau khi con lăn được tháo ra.

Điều này giúp dễ hiểu hơn về mối quan hệ giữa bánh xe và cấu trúc xung quanh.

Kiểm tra không gian có sẵn

Không gian xung quanh con lăn cũng đáng được ghi lại.

Tìm kiếm các giá đỡ, nắp, trục, đường ray hoặc các bộ phận khác gần đó có thể cản trở quá trình lắp đặt.

Việc thay thế không chỉ cần tương ứng với chính bánh xe. Nó cũng cần phải hoạt động trong không gian có sẵn trong tổ hợp hiện có.

Kiểm tra Hướng dẫn hoặc Đường đi

Bề mặt nơi bánh xe di chuyển có thể cung cấp thông tin hữu ích về bộ phận.

Tìm các dấu hiệu cho thấy vùng tiếp xúc bình thường. Những điều này đôi khi có thể tiết lộ liệu bánh xe đang chạy ở giữa hay tiếp xúc nặng hơn với một bên.

Đồng thời kiểm tra hướng dẫn xung quanh để biết:

• Bụi bẩn hoặc mảnh vụn
• Vết xước
• biến dạng
• Chốt lỏng
• Mặc không đều
• Những thay đổi về hình dạng ban đầu

Nếu thanh dẫn hướng bị hỏng hoặc bị lệch, chỉ thay thế con lăn có thể không giải quyết được vấn đề cơ học tiềm ẩn.

Đây là lý do tại sao hướng dẫn này cần được kiểm tra trong cùng một quy trình thay vì coi đó là một vấn đề riêng biệt.

Một bức ảnh rõ ràng có thể giải thích những con số không thể

Các phép đo rất quan trọng nhưng một số hình dạng khó mô tả chính xác bằng số.

Hãy xem xét một con lăn có cạnh cong, tâm lệch và tính năng lắp nhỏ ở một bên. Một danh sách các kích thước có thể mô tả bộ phận đó, nhưng một bức ảnh chụp cạnh có thể cho thấy mối quan hệ giữa các đặc điểm đó rõ ràng hơn nhiều.

Đối với một câu hỏi thay thế, hãy sử dụng những bức ảnh có ánh sáng tốt và nền đơn giản.

Cố gắng bao gồm:

• Một cái nhìn tổng thể
• Nhìn một bên
• Một cận cảnh của trung tâm
• Một góc nhìn của khu vực lắp đặt
• Một bức ảnh cho thấy bộ phận ở vị trí ban đầu

Một thước kẻ hoặc dụng cụ đo cũng có thể được đặt bên cạnh bộ phận trong một bức ảnh để tham khảo trực quan.

Khi một bản phác thảo đơn giản trở nên hữu ích

Một số con lăn rất dễ mô tả. Một số khác có hình dạng khác thường hoặc cách sắp xếp lắp đặt dễ hiểu hơn thông qua bản vẽ.

Một bản phác thảo cơ bản không cần phải tuân theo các tiêu chuẩn bản vẽ kỹ thuật chính thức.

Vẽ chi tiết từ mặt trước và mặt bên, sau đó đánh dấu các kích thước quan trọng. Hiển thị vị trí của trục hoặc trục và chỉ ra bề mặt tiếp xúc với thanh dẫn hướng.

Điều này có thể giúp trả lời một số câu hỏi thực tế:

• Trung tâm quay ở đâu?
• Bên nào đối diện với khung?
• Bề mặt nào tiếp xúc với hướng dẫn?
• Những kích thước nào thuộc về bánh xe?
• Những kích thước nào thuộc về cấu trúc lắp đặt?

Đối với các thành phần tùy chỉnh, loại tham chiếu này có thể giúp việc giao tiếp dễ dàng hơn nhiều.

Giữ sẵn phần gốc

Nếu có thể, đừng vứt bỏ con lăn cũ ngay sau khi đo.

Một mẫu vật lý có thể cung cấp thông tin khó ghi lại bằng ảnh hoặc ghi chú bằng văn bản. Nó có thể hiển thị hình dạng bánh xe thực tế, cách bố trí ổ trục, tính năng lắp đặt và các dấu hiệu hao mòn.

Điều này có thể đặc biệt hữu ích khi thành phần đó không bình thường hoặc khi thiết kế ban đầu không có số kiểu máy dễ nhận biết.

Đối với các nhà sản xuất và nhà cung cấp làm việc với các bộ phận ròng rọc và con lăn không đạt tiêu chuẩn, một mẫu kết hợp với bản vẽ, ảnh và thông tin ứng dụng có thể cung cấp tài liệu tham khảo hữu ích để thảo luận về thiết kế thay thế hoặc tùy chỉnh.

Chuẩn bị một yêu cầu thay thế rõ ràng

Sau khi hoàn tất việc kiểm tra, hãy sắp xếp thông tin thành một thông số kỹ thuật đơn giản.

Một cuộc điều tra hữu ích có thể bao gồm:

• ứng dụng: Nơi thành phần được sử dụng
• Thành phần hiện có: Mô tả và hình ảnh của phần gốc
• Thông tin bánh xe: Kích thước chính và hồ sơ chạy
• Thông tin trung tâm: Bố trí lỗ khoan, ổ trục, ống lót hoặc trục
• Thông tin lắp đặt: Cấu trúc khung, trục, chốt hoặc vỏ
• Thông tin hướng dẫn: Hình ảnh hoặc mô tả bề mặt tiếp xúc
• Điều kiện: Có thể nhìn thấy sự hao mòn, vết nứt, biến dạng hoặc hư hỏng khác
• Số lượng: Ước tính nhu cầu mua hàng
• mẫu: Liệu thành phần ban đầu có thể được cung cấp để tham khảo hay không
• Tùy chỉnh: Liệu một thành phần tiêu chuẩn hoặc tùy chỉnh có đang được xem xét hay không

Điều này mang lại cho nhà cung cấp một điểm khởi đầu rõ ràng hơn nhiều so với một bức ảnh đơn lẻ hoặc một phép đo.

Đối với các ứng dụng liên quan đến ròng rọc và con lăn tùy chỉnh, HUNE có thể sử dụng loại thông tin ứng dụng và kích thước này khi thảo luận về các yêu cầu thành phần phi tiêu chuẩn.

Những gì cần xem xét trước khi đặt hàng

bánh xe

Kiểm tra các kích thước chính và đảm bảo hồ sơ chạy đã được ghi lại chính xác.

trung tâm

Xác nhận xem bộ phận đó có sử dụng lỗ khoan, ổ trục, ống lót, trục đơn giản hay cách bố trí bên trong khác hay không.

gắn kết

So sánh kết nối ban đầu với cấu trúc thay thế được đề xuất.

hướng dẫn

Đảm bảo hình dạng bánh xe tương ứng với bề mặt nơi nó hoạt động.

Không gian lắp đặt

Kiểm tra khu vực xung quanh xem có bất cứ điều gì có thể ảnh hưởng đến việc lắp hoặc di chuyển không.

Điều kiện hoạt động

Hãy xem xét môi trường mà thành phần đó được sử dụng. Hệ thống mái hiên ngoài trời có thể gặp phải độ ẩm, bụi, thay đổi nhiệt độ và chuyển động nhiều lần. Những điều kiện này có thể có liên quan khi thảo luận về vật liệu và xây dựng.

Danh sách kiểm tra đo lường thực tế

Trước khi gửi thông tin đến nhà cung cấp, hãy đảm bảo bạn đã đề cập đến những điều sau:

• Chụp ảnh con lăn trước khi tháo
• Ghi lại kích thước bánh xe chính
• Kiểm tra hồ sơ bên
• Kiểm tra lỗ mở trung tâm
• Xác định bất kỳ ổ trục hoặc ống lót nào
• Ghi lại sự sắp xếp trục, trục hoặc chốt
• Chụp ảnh giá đỡ
• Kiểm tra hướng dẫn hoặc đường ray
• Lưu ý sự hao mòn hoặc biến dạng có thể nhìn thấy
• Kiểm tra không gian cài đặt có sẵn
• Chuẩn bị một bản phác thảo đơn giản nếu thành phần có hình dạng khác thường
• Giữ phần gốc có sẵn khi có thể
• Giải thích cách thức và vị trí con lăn được sử dụng
• Nêu rõ liệu một thành phần tùy chỉnh có thể được yêu cầu hay không

Câu hỏi thường gặp

Tôi nên thực hiện những phép đo nào trước khi đặt mua con lăn mái hiên? Ghi lại đường kính bánh xe, chiều rộng, độ mở tâm, biên dạng chạy, cách bố trí lắp đặt và không gian lắp đặt sẵn có. Hình ảnh của toàn bộ lắp ráp có thể cung cấp thêm bối cảnh.

Đo đường kính ngoài có đủ không? Không. Kích thước bên ngoài chỉ mô tả một phần của thành phần. Việc bố trí tâm, biên dạng chạy, cấu trúc lắp đặt và mối quan hệ với thanh dẫn hướng cũng có thể ảnh hưởng đến khả năng tương thích.

Tôi có nên giữ lại con lăn ban đầu sau khi đo không? Khi có thể, có. Bộ phận gốc có thể cung cấp thông tin hữu ích về hình dạng, tính năng lắp đặt, cách sắp xếp bên trong và tình trạng hao mòn mà khó có thể nắm bắt được chỉ bằng các phép đo.

Tại sao tôi nên chụp ảnh con lăn trước khi tháo nó ra? Một bức ảnh được lắp đặt hiển thị hướng và mối quan hệ của bộ phận với các giá đỡ, trục, thanh dẫn hướng và các bộ phận khác gần đó. Bối cảnh này có thể giúp làm rõ các yêu cầu thay thế.

Nhà cung cấp có thể tạo ra một con lăn tùy chỉnh từ một mẫu không? Một mẫu vật lý, kết hợp với các phép đo, hình ảnh, thông tin ứng dụng và chi tiết lắp đặt, có thể cung cấp thông tin tham khảo hữu ích khi thảo luận về một con lăn không chuẩn hoặc tùy chỉnh.

Phép đo tốt bắt đầu với toàn bộ hệ thống

Con lăn có thể là một bộ phận tương đối nhỏ trong cụm mái hiên, nhưng kích thước và mối quan hệ lắp đặt của nó có thể ảnh hưởng trực tiếp đến cách nó vừa vặn và di chuyển.

Vì lý do đó, nguồn thay thế nên bắt đầu bằng đường kính ngoài lớn hơn. Biên dạng bánh xe, cách bố trí tâm, cấu trúc lắp đặt, hướng dẫn và không gian lắp đặt sẵn có đều cung cấp thông tin hữu ích.

Một vài bức ảnh rõ ràng và kích thước được ghi lại cẩn thận có thể giúp quá trình này dễ dàng hơn nhiều, đặc biệt khi xử lý một bộ phận cũ hơn hoặc không đạt tiêu chuẩn.

Cách tiếp cận thực tế rất đơn giản: kiểm tra bộ phận lắp ráp hoàn chỉnh, đo lường các khu vực quan trọng, ghi lại cách bố trí lắp đặt và giữ sẵn bộ phận gốc để so sánh bất cứ khi nào có thể. Điều này giúp cả người mua và nhà sản xuất hiểu rõ hơn về thành phần cũng như vai trò của nó trong hệ thống mái hiên.
