Tại sao bánh xe chữ V của máy in 3D lại phát triển các điểm phẳng

Bánh xe máy in 3D V là những bộ phận nhỏ nhưng chúng có mối liên hệ trực tiếp với cách hộp chuyển động của máy in di chuyển dọc theo hệ thống dẫn hướng của nó. Khi một bánh xe phát triển thành một mặt phẳng, cỗ xe có thể không còn chuyển động theo kiểu lăn giống nhau trong suốt hành trình của nó. Kết quả có thể là một vết va đập đáng chú ý, lực cản lặp lại, độ rung hoặc chuyển động không đều mà trở nên dễ nhận thấy hơn trong quá trình in.

Một điểm phẳng thường không xuất hiện mà không có lý do. Nó có thể liên quan đến mức độ chắc chắn của bánh xe tiếp xúc với đường ray, máy in giữ nguyên một vị trí trong bao lâu, tình trạng của bề mặt chạy, vật liệu bánh xe, ổ đỡ ổ trục hoặc cách lắp ráp cỗ xe.

Đối với người dùng và nhà sản xuất thiết bị, việc hiểu những gì xảy ra giữa bánh xe và đường ray sẽ hữu ích hơn là chỉ coi bánh xe bị hỏng như một bộ phận thay thế.

Một điểm phẳng thực sự có ý nghĩa gì?

Bánh xe chữ V thường có bề mặt ngoài cong liên tục theo hình dạng của ray dẫn hướng. Khi cỗ xe di chuyển, bánh xe quay và chuyển điểm tiếp xúc xung quanh chu vi của nó.

Một điểm phẳng sẽ thay đổi mối quan hệ đó.

Thay vì duy trì bề mặt tiếp xúc tròn trịa, một phần của bánh xe sẽ bị nén nhẹ hoặc biến dạng. Khi phần đó chạm tới đường ray, bánh xe có thể không lăn theo cách giống hệt như trong phần còn lại của vòng quay.

Sự thay đổi có thể đủ nhỏ để thoát khỏi sự kiểm tra trực quan nhanh chóng. Trong một số trường hợp, vấn đề trở nên dễ nhận thấy hơn bằng cách di chuyển xe từ từ bằng tay.

Tại sao bánh xe trở nên phẳng?

Có một số nguyên nhân có thể xảy ra và chúng có thể xảy ra cùng nhau.

Đây là lý do tại sao chỉ lắp một bánh xe mới có thể không giải quyết được tình trạng cơ bản nếu tình trạng cơ học vẫn như cũ.

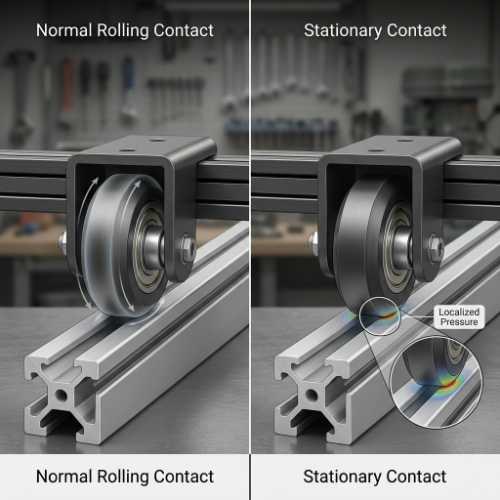

Mối liên hệ giữa áp suất bánh xe và các điểm phẳng

Một trong những cách dễ nhất để hiểu các điểm phẳng là nghĩ về áp lực tiếp xúc.

Bánh xe chữ V cần tiếp xúc đủ với ray để giữ cho cỗ xe ổn định. Đồng thời, áp suất quá cao có thể gây áp lực không cần thiết lên bánh xe.

Nếu điều chỉnh quá chặt, bánh xe có thể bị ép chặt vào ray ngay cả khi toa xe không chuyển động. Vật liệu bên ngoài sau đó phải chịu sự nén liên tục.

Đối với bánh xe làm từ polyme kỹ thuật, lực nén kéo dài có thể làm thay đổi dần hình dạng của vùng tiếp xúc.

Máy in không cần phải chạy

Đây là một chi tiết quan trọng.

Bánh xe có thể tạo thành một mặt phẳng trong khi máy in đang đứng yên.

Nếu cỗ xe vẫn ở một vị trí trong thời gian dài thì phần bánh xe đó sẽ tựa vào đường ray. Hiệu ứng trở nên phù hợp hơn khi lực tiếp xúc cao hơn mức cần thiết.

Khi máy bắt đầu chuyển động trở lại, phần bị biến dạng đó đi qua điểm tiếp xúc nhiều lần.

Điều này có thể tạo ra cảm giác quen thuộc như một vết va chạm hoặc vết khía nhỏ khi di chuyển bằng tay.

Tại sao vị trí đỗ xe lại quan trọng?

Hãy nghĩ về một chiếc máy in không được sử dụng trong một thời gian dài.

Cỗ xe nằm gần một khu vực của khung và các bánh xe vẫn giữ nguyên vị trí quay. Dường như không có gì xảy ra vì máy đã tắt.

Tuy nhiên, về mặt cơ học, các bánh xe vẫn hỗ trợ cỗ xe.

Nếu áp suất tiếp xúc quá lớn, tải trọng tĩnh sẽ tập trung ở cùng một phần của mỗi bánh xe. Theo thời gian, điều đó có thể góp phần gây ra biến dạng cục bộ.

Điều này không có nghĩa là mọi máy in đang đỗ đều sẽ xuất hiện các vết phẳng. Cấu trúc bánh xe, vật liệu, lực tiếp xúc, nhiệt độ, độ thẳng hàng của máy và điều kiện bảo quản đều ảnh hưởng đến kết quả.

Chuyển động Thay đổi Điểm tiếp xúc

Trong quá trình hoạt động bình thường, bánh xe quay và các phần khác nhau của chu vi của nó gặp đường ray.

Điều đó lan truyền sự tiếp xúc xung quanh bánh xe.

Khi máy in đứng yên thì không có sự phân phối lại như vậy. Một phần nhỏ vẫn chịu tải.

Đây là một lý do khiến máy in cho cảm giác mượt mà khi sử dụng thường xuyên có thể phát triển vết khía đáng chú ý sau khi không sử dụng trong một thời gian dài.

Điều chỉnh không chính xác có thể là nguyên nhân thực sự?

Đúng.

Bánh xe phải duy trì sự tiếp xúc thích hợp với bề mặt dẫn hướng mà không tạo ra lực cản không cần thiết.

Nếu việc điều chỉnh quá lỏng lẻo, cỗ xe có thể có hiện tượng chuyển động không mong muốn. Nếu nó quá chật, bánh xe có thể chịu áp lực quá mức và cỗ xe có thể cần nhiều lực hơn để di chuyển.

Không có điều kiện nào là mong muốn.

Kiểm tra cơ học đơn giản

Khi máy in được tắt nguồn an toàn và trục liên quan có thể di chuyển tự do, bàn trượt thường có thể được di chuyển chậm bằng tay.

Hãy chú ý xem:

• Chuyển động có cảm giác nhất quán trên đường ray.
• Một vết sưng lặp đi lặp lại xuất hiện đều đặn.
• Tại một thời điểm, cỗ xe trở nên chặt chẽ hơn đáng kể.
• Bánh xe dường như bị rung lắc trong quá trình quay.
• Xe lắc lư khi có áp lực nhẹ.

Quy trình kiểm tra chính xác phụ thuộc vào thiết kế của máy in, vì vậy cần tuân thủ hướng dẫn lắp ráp của nhà sản xuất khi thực hiện điều chỉnh.

V Groove đóng vai trò gì?

Hình dạng của bánh xe chữ V được thiết kế để hoạt động với bề mặt chạy hình chữ V tương thích.

Tiếp xúc góc giúp hạn chế vận chuyển đồng thời cho phép bánh xe lăn dọc theo vật liệu đùn.

Hình học đó cũng có nghĩa là tình trạng của cả hai bề mặt đều quan trọng.

Nếu hình dạng bánh xe thay đổi thì mối quan hệ của nó với đường ray cũng thay đổi. Phần phẳng, mép bị sứt mẻ, rãnh bị mòn hoặc bề mặt không bằng phẳng có thể ảnh hưởng đến cách di chuyển của cỗ xe.

Một thay đổi nhỏ có thể được lặp lại

Đây là nơi các điểm phẳng trở nên thú vị từ góc nhìn chuyển động.

Giả sử một bánh xe có một bề mặt phẳng.

Mỗi lần bánh xe quay đến vị trí đó, sự bất thường tương tự sẽ quay trở lại điểm tiếp xúc. Nếu cỗ xe tiếp tục di chuyển, hiệu ứng có thể xuất hiện nhiều lần.

Mô hình cơ học lặp đi lặp lại đó đôi khi có thể đáng chú ý hơn là sự giảm độ mượt nói chung.

Các mảnh vụn có thể góp phần làm biến dạng bánh xe?

Bề mặt hoạt động của máy in 3D có thể thu thập bụi, hạt sợi, mảnh vụn nhà xưởng và các chất gây ô nhiễm nhỏ khác.

Bề mặt tiếp xúc sạch sẽ cho phép bánh xe và đường ray tương tác như dự định.

Khi các mảnh vụn bị mắc kẹt giữa chúng, điều kiện tiếp xúc có thể thay đổi. Một hạt cứng có thể tạo ra một điểm áp suất cục bộ, trong khi vật liệu mịn có thể bám vào bề mặt bánh xe.

Điều này không tự động tạo ra một điểm bằng phẳng, nhưng sự nhiễm bẩn có thể góp phần tạo ra sự tiếp xúc không đồng đều và làm tăng tốc độ thay đổi bề mặt.

Kiểm tra đường ray trước khi đổ lỗi cho bánh xe

Bánh xe bị hỏng rất dễ thay thế, vì vậy bạn có thể muốn tập trung vào bánh xe ngay lập tức.

Tuy nhiên, đường sắt cũng đáng được quan tâm.

Hãy tìm:

• Có thể nhìn thấy mảnh vụn bên trong rãnh.
• Đánh dấu dọc theo bề mặt chạy.
• Ô nhiễm bất thường
• Thiệt hại xung quanh khu vực tiếp xúc.
• Các phần mà cỗ xe hoạt động khác nhau.

Bánh xe thay thế được lắp đặt trên bề mặt chạy bị ô nhiễm hoặc hư hỏng có thể xuất hiện lại các triệu chứng tương tự.

Chất liệu bánh xe có ảnh hưởng đến sự hình thành vết phẳng không?

Lựa chọn vật liệu có vai trò trong việc bánh xe phản ứng như thế nào khi tiếp xúc lâu dài.

Nhiều máy in 3D để bàn sử dụng bánh xe polymer kỹ thuật vì chúng mang lại sự kết hợp hữu ích giữa độ bền cơ học, đặc tính ma sát thấp và khả năng tương thích với hệ thống ép đùn nhôm.

Các loại polyme khác nhau không phản ứng giống nhau với áp suất, nhiệt độ, độ ẩm hoặc tải trọng dài hạn.

Bánh xe kim loại hoạt động khác với bánh xe polymer, trong khi các vật liệu kỹ thuật khác có thể mang lại sự kết hợp giữa độ cứng và đặc điểm tiếp xúc của riêng chúng.

Điểm quan trọng là tài liệu không thể được đánh giá tách biệt khỏi hệ thống hướng dẫn hoàn chỉnh.

Đối với các bộ phận thay thế, việc kết hợp kết cấu bánh xe với hệ thống cơ khí ban đầu thường thực tế hơn việc lựa chọn vật liệu chỉ dựa vào hình thức bên ngoài.

Còn vòng bi bên trong bánh xe thì sao?

Bánh xe bên ngoài nhận được nhiều sự chú ý nhất nhưng bên trong nó còn có một bộ phận khác.

Ổ đỡ hỗ trợ quay quanh trục. Nếu ổ trục không quay trơn tru, bánh xe có thể chuyển động không đều ngay cả khi bề mặt bên ngoài của nó trông bình thường.

Vấn đề về ổ trục và một điểm phẳng có thể tạo ra những cảm giác tương tự nhau trong quá trình di chuyển bằng tay.

Ví dụ, ổ trục gồ ghề có thể tạo ra lực cản lặp đi lặp lại khi bánh xe quay. Bánh xe bị hư hỏng có thể tạo ra cảm giác lặp đi lặp lại tương tự khi phần bị biến dạng chạm tới đường ray.

Cùng nhau nhìn vào bánh xe và chịu đựng

Khi nghiên cứu chuyển động bất thường, nên xem xét cả hai phần.

Một cuộc kiểm tra hữu ích có thể bao gồm:

1. Kiểm tra bề mặt bánh xe bên ngoài.
2. Tìm kiếm một phần phẳng có thể nhìn thấy được.
3. Bánh xe quay chậm.
4. Kiểm tra độ nhám bất thường.
5. Kiểm tra trục và vị trí lắp đặt.
6. Nhìn vào bề mặt tiếp xúc của đường ray.

Điều này mang lại một bức tranh hoàn chỉnh hơn là chỉ kiểm tra bánh xe.

Các điểm phẳng có thể ảnh hưởng đến việc in ấn như thế nào?

Hiệu quả phụ thuộc vào mức độ biến dạng nghiêm trọng và vị trí của bánh xe bị ảnh hưởng.

Một sự thay đổi nhỏ có thể khó nhận thấy trong quá trình di chuyển thông thường. Một sự bất thường lớn hơn có thể gây ra những thay đổi định kỳ trong chuyển động của cỗ xe.

Các dấu hiệu có thể bao gồm:

• Lặp đi lặp lại các mẫu bề mặt.
• Chuyển động không đều dọc theo trục.
• Một va chạm đáng chú ý trong quá trình di chuyển bằng tay.
• Sự rung chuyển của xe ngựa.
• Thay đổi tính nhất quán của lớp đầu tiên.
• Thêm tiếng ồn trong quá trình di chuyển.

Những triệu chứng này không chứng minh rằng bánh xe có một điểm phẳng. Dây đai, căn chỉnh khung, vòng bi, phần cứng lắp đặt, tình trạng đùn và các bộ phận khác của hệ thống chuyển động có thể tạo ra kết quả tương tự.

Đó là lý do tại sao việc kiểm tra toàn bộ hệ thống cơ khí lại hữu ích.

Tại sao siết chặt bánh xe không phải lúc nào cũng là câu trả lời

Khi cỗ xe có cảm giác lỏng lẻo, việc siết chặt điều chỉnh có vẻ như là một giải pháp hiển nhiên.

Nhưng nhiều áp lực hơn không tự động có nghĩa là chuyển động tốt hơn.

Nếu bánh xe đã có bề mặt bị hỏng hoặc không bằng phẳng, việc tăng áp lực tiếp xúc có thể khiến tình trạng bất thường trở nên dễ nhận thấy hơn. Nó cũng có thể làm tăng lực cản và gây thêm áp lực lên bánh xe.

Một cách tiếp cận tốt hơn là điều chỉnh hệ thống theo thiết kế của máy in và kiểm tra xem cỗ xe có chuyển động ổn định mà không có hiện tượng giật không mong muốn hay không.

Có sự khác biệt giữa công ty và quá tải

Bánh xe cần tiếp xúc với đường ray.

Nó không cần phải được nén một cách không cần thiết.

Sự khác biệt này đặc biệt quan trọng với bánh xe polymer vì phản ứng của chúng với áp suất lâu dài khác với phản ứng của các bộ phận kim loại cứng.

Một điểm phẳng có thể tự biến mất?

Đôi khi người dùng nhận thấy bánh xe có cảm giác tốt hơn sau khi máy in được di chuyển nhiều lần.

Điều này có thể xảy ra do bánh xe không còn nằm ở vị trí cũ hoặc do một biến dạng nhỏ trở nên khó nhận thấy hơn trong quá trình quay liên tục.

Tuy nhiên, điều đó không có nghĩa là mọi điểm phẳng đều sẽ tự điều chỉnh.

Nếu bánh xe bị biến dạng vĩnh viễn, hư hỏng vật liệu hoặc hình dạng bị thay đổi rõ ràng, việc tiếp tục sử dụng có thể chỉ khiến hệ thống không đều.

Do đó, bánh xe bị hư hỏng có thể nhìn thấy được nên được đánh giá thay vì cho rằng việc in thêm sẽ khôi phục lại hình dạng ban đầu của nó.

Khi nào bánh xe AV nên được thay thế?

Việc thay thế sẽ đáng được cân nhắc khi bánh xe có khu vực bị hư hỏng rõ ràng hoặc khi tình trạng của nó ảnh hưởng rõ ràng đến chuyển động của xe ngựa.

Một số dấu hiệu đáng được chú ý:

Biến dạng bề mặt nhìn thấy được

Phần bị dẹt, cạnh bị sứt mẻ hoặc biên dạng rãnh bị thay đổi đáng kể cho thấy bề mặt tiếp xúc không còn ở tình trạng như dự kiến.

Các rãnh chuyển động lặp đi lặp lại

Nếu cỗ xe liên tục bị kẹt hoặc va đập trong một khoảng thời gian cụ thể, hãy kiểm tra chuyển động quay của bánh xe và bề mặt chạy.

Vận chuyển không ổn định liên tục

Nếu bàn trượt không thể điều chỉnh để duy trì chuyển động ổn định mà không có lực cản quá mức thì cụm bánh xe có thể cần được kiểm tra kỹ hơn.

Hành vi mang bất thường

Ổ trục gồ ghề hoặc ồn ào có thể ảnh hưởng đến chuyển động của bánh xe ngay cả khi bề mặt bên ngoài có vẻ chấp nhận được.

Việc thay thế phải dựa trên tình trạng thực tế của bộ phận và yêu cầu của cụm máy in.

Làm thế nào các nhà sản xuất có thể giảm thiểu rủi ro trong quá trình thiết kế sản phẩm?

Đối với các nhà sản xuất sản xuất cụm máy in 3D, việc ngăn ngừa vết phẳng bắt đầu trước khi máy in đến tay người dùng.

Việc lựa chọn bánh xe, hình dạng vận chuyển, cách bố trí ổ trục, phương pháp điều chỉnh, khả năng tương thích với đường ray và điều kiện bảo quản đều có vai trò.

Một bộ phận được thiết kế tốt phải cung cấp đủ tiếp xúc để dẫn hướng bàn trượt đồng thời tránh được lực nén không cần thiết lên bánh xe.

Lưu trữ là một phần của thiết kế cơ khí

Hướng dẫn lưu trữ cũng có thể quan trọng.

Nếu dự kiến ​​không sử dụng máy in trong thời gian dài thì vị trí vận chuyển và tình trạng tải của bánh xe có thể được coi là một phần trong hướng dẫn xử lý sản phẩm.

Đây là một chi tiết nhỏ nhưng có thể giúp giảm bớt các vấn đề liên quan đến việc tiếp xúc cố định trong thời gian dài.

Người mua nên chú ý điều gì khi tìm nguồn cung ứng bánh xe chữ V thay thế?

Đối với các nhà phân phối, công ty sửa chữa và nhà sản xuất máy in, việc lựa chọn thay thế không chỉ phù hợp với hình thức chung của bánh xe.

Hãy xem xét:

Một bản vẽ hoặc mẫu hiện có có thể làm cho quá trình này dễ dàng hơn nhiều, đặc biệt khi bánh xe là một phần của cấu trúc máy in tùy chỉnh.

Một bánh xe nhỏ có thể cho bạn biết nhiều điều về hệ thống chuyển động

Một vết phẳng có thể trông giống như một vấn đề đơn giản về bánh xe, nhưng nó có thể tiết lộ điều gì đó về hệ thống cơ khí lớn hơn.

Bánh xe có thể đã phải chịu áp lực tiếp xúc quá mức. Chiếc xe có thể đã đứng yên trong một thời gian dài. Đường ray có thể cần được làm sạch. Vòng bi có thể góp phần làm cho vòng quay không đều. Việc lắp ráp cũng có thể cần kiểm tra căn chỉnh.

Đó là lý do tại sao việc thay bánh xe mà không hiểu rõ các điều kiện xung quanh đôi khi có thể dẫn đến vấn đề tương tự sau này.

Đối với các nhà sản xuất và người dùng máy in 3D, cách tiếp cận hữu ích là xem xét bánh xe, ổ trục, đường ray, vận chuyển và điều chỉnh cùng nhau. Khi đã hiểu được mối quan hệ tiếp xúc, việc quyết định xem sự cố xuất phát từ chính bánh xe hay do cách lắp ráp hệ thống chuyển động sẽ trở nên dễ dàng hơn.

Bánh xe chữ V của máy in 3D có thể phát triển các điểm phẳng khi một phần của bánh xe chịu áp lực tập trung trong thời gian dài, đặc biệt khi lực tiếp xúc, vị trí lưu trữ, căn chỉnh hoặc điều kiện vận hành không phù hợp để lắp ráp. Hoạt động của vật liệu, tình trạng ổ trục, độ nhiễm bẩn và hình dạng đường ray cũng có thể ảnh hưởng đến cách phát triển vấn đề.

Điểm quan trọng là vết phẳng không chỉ đơn giản là một sự thay đổi về mặt thẩm mỹ. Bởi vì bánh xe là một phần của hệ thống dẫn hướng chuyển động nên sự thay đổi về độ tròn của nó có thể ảnh hưởng đến cách cỗ xe di chuyển dọc theo đường ray.

Đối với người dùng, việc kiểm tra chuyển động thủ công chậm có thể cung cấp dấu hiệu sớm về việc lăn không đều. Đối với các nhà sản xuất, việc chú ý cẩn thận đến vật liệu bánh xe, kết cấu ổ trục, áp suất tiếp xúc, khả năng tương thích của đường ray và thiết kế bàn trượt có thể giúp tạo ra một hệ thống chuyển động ổn định hơn.

Bánh xe chữ V có thể là một bộ phận nhỏ của máy in 3D nhưng công việc của nó gắn chặt với chuyển động của toàn bộ cỗ xe. Khi bánh xe vẫn khớp đúng với đường ray và cụm xung quanh được điều chỉnh chính xác, hệ thống chuyển động có nền tảng cơ học dễ dự đoán hơn.
