Thiết kế rãnh ảnh hưởng như thế nào đến hiệu suất con lăn dẫn hướng công nghiệp

Con lăn dẫn hướng thường được thay thế để bảo trì định kỳ và đôi khi sau đó dây đai hoặc dây đột nhiên chuyển động khác đi. Sự thay đổi đó thường bắt nguồn từ thiết kế rãnh. Đó là một trong những chi tiết hiếm khi được nhìn lại lần thứ hai cho đến khi có thứ gì đó bắt đầu lung lay, trượt hoặc mòn không đều. Một khi chức năng thực tế của rãnh trở nên rõ ràng, nhiều vấn đề về đường nét đó sẽ không còn là điều bí ẩn nữa.

Tại sao rãnh lại quan trọng hơn vẻ ngoài của nó

Công việc của con lăn dẫn hướng nghe có vẻ đơn giản: giữ dây đai, cáp, xích hoặc dải chuyển động theo đường thẳng, có kiểm soát. Rãnh, nghĩa là rãnh được cắt hoặc đúc vào bề mặt của con lăn, là thứ thực sự thực hiện công việc dẫn hướng. Việc thay đổi cấu hình rãnh sẽ thay đổi diện tích tiếp xúc của con lăn với vật liệu chuyển động, mức độ giữ chặt vật liệu đó tại chỗ và mức độ ma sát tích tụ trong quá trình vận hành.

Rãnh hoạt động không giống một chi tiết trang trí mà giống một cơ cấu lái hơn. Rãnh quá nông có thể khiến dây đai bị trôi sang một bên khi chịu tải. Một cái quá chặt có thể bám chắc đến mức làm tăng tốc độ mài mòn của cả con lăn và dây đai. Đâu đó giữa những thái cực đó thường là nơi hệ thống chạy mượt mà nhất và điểm cân bằng đó phụ thuộc rất nhiều vào ứng dụng.

Làm quen với các hồ sơ rãnh chung

Không phải tất cả các rãnh đều được cắt theo cùng một cách và mỗi hình dạng mang lại sự cân bằng khác nhau.

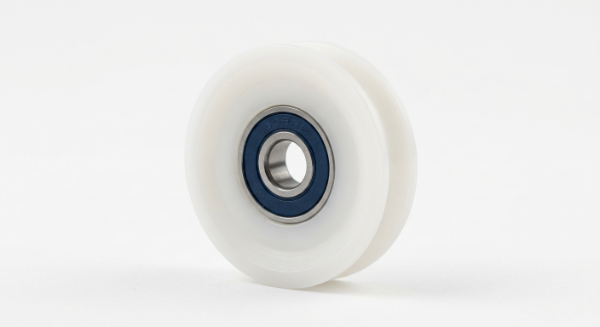

Rãnh hình chữ V

Rãnh chữ V thường gặp trên các con lăn được sử dụng với đai tròn hoặc dây cáp. Các cạnh góc cạnh sẽ định tâm đai một cách tự nhiên khi nó cố định vào rãnh, giúp giảm chuyển động ngang. Hiệu ứng tự định tâm này là một lý do khiến rãnh chữ V xuất hiện thường xuyên trong dây chuyền đóng gói và thiết bị xử lý vật liệu nhẹ.

Rãnh hình chữ U và tròn

Các rãnh hình tròn hoặc hình chữ U có xu hướng phân bổ áp lực tiếp xúc đồng đều hơn trên bề mặt đai hoặc cáp so với đường cắt chữ V sắc nét. Điều này có thể nhẹ nhàng hơn đối với vật liệu đai mềm hơn vì có ít áp lực tập trung hơn tại một điểm tiếp xúc. Con lăn dẫn dây và dẫn hướng cáp thường xuyên sử dụng cấu hình này vì nó giữ cáp mà không bị kẹp.

Bề mặt phẳng hoặc không có rãnh

Một số con lăn hoàn toàn bỏ qua rãnh và dựa vào bề mặt phẳng. Điều này hoạt động tốt đối với các đai rộng hoặc dải phẳng trong đó dẫn hướng ngang đến từ các bộ phận khác trong hệ thống, chẳng hạn như mặt bích bên hoặc con lăn dẫn hướng riêng biệt. Tuy nhiên, không có rãnh, con lăn phụ thuộc hoàn toàn vào sự căn chỉnh bên ngoài để tránh bị trôi.

Thiết kế nhiều rãnh và bước

Thiết bị xử lý nhiều sợi cùng một lúc, chẳng hạn như hệ thống cấp nhiều dây, có thể sử dụng các con lăn có rãnh lặp lại trên chiều rộng. Khoảng cách và tính nhất quán giữa mỗi kênh ở đây trở nên quan trọng vì khoảng cách không đồng đều có thể khiến một sợi chạy dưới sức căng khác với các sợi lân cận.

Chiều sâu, chiều rộng và sự cân bằng giữa độ bám và sự tự do

Độ sâu và chiều rộng của rãnh phối hợp với nhau và việc đạt được sự cân bằng phù hợp thực sự là việc khớp rãnh với vật liệu đi qua nó.

• Rãnh nông cho phép tháo đai hoặc cáp dễ dàng hơn nhưng ít cản trở chuyển động ngang hơn.
• Rãnh sâu hơn giữ vật liệu chắc chắn hơn, điều này giúp ích trong môi trường tốc độ cao hoặc dễ bị rung, nhưng có thể làm tăng ma sát và tích tụ nhiệt theo thời gian.
• Rãnh hẹp phù hợp với cáp có đường kính nhỏ hơn hoặc dây đai mỏng hơn, giảm bớt các hoạt động không cần thiết.
• Rãnh rộng hơn chứa các vật liệu dày hơn nhưng có thể cho phép lắc lư nhiều hơn nếu khớp quá lỏng.

Một rãnh không khớp với đường kính dây đai hoặc cáp, dù chỉ một chút, thường biểu hiện dưới dạng mòn không đồng đều từ rất lâu trước khi nó gây ra sự cố vận hành rõ ràng. Đó là một phần lý do tại sao kích thước rãnh cần phải được xác nhận với nhà cung cấp trước khi đặt hàng, thay vì sau khi các vấn đề lắp đặt xuất hiện.

Ghép nối vật liệu: Hình dạng rãnh hoạt động như thế nào với hợp chất con lăn

Hình học rãnh không hoạt động độc lập. Bản thân vật liệu con lăn, cho dù đó là hợp chất nylon, polyurethane, bọc cao su hay lõi kim loại với lớp nhựa bên ngoài, đều tương tác với hình dạng rãnh để xác định cách toàn bộ tổ hợp hoạt động dưới chuyển động lặp đi lặp lại.

Vật liệu mềm hơn kết hợp với rãnh sâu đôi khi có thể biến dạng nhẹ dưới áp lực liên tục, làm thay đổi hình dáng ban đầu của rãnh một cách tinh vi sau nhiều tháng sử dụng. Vật liệu cứng hơn giữ hình dạng lâu hơn nhưng có thể truyền nhiều rung động hoặc tiếng ồn hơn, đặc biệt là ở các rãnh có góc nhọn bên trong. Các nhà sản xuất thường điều chỉnh các cạnh rãnh hơi tròn thay vì nhọn đặc biệt để giảm sự tập trung ứng suất trong vật liệu tại điểm đó.

Phân phối tải và các điểm căng thẳng tiềm ẩn

Mỗi rãnh tạo ra một vùng tiếp xúc và vùng đó là nơi tải được truyền giữa con lăn và bất cứ thứ gì nó dẫn hướng. Rãnh kém phù hợp có thể tạo ra cái mà đôi khi được gọi là điểm chụm, một khu vực hẹp nơi áp suất tập trung thay vì lan rộng ra.

Theo thời gian, các điểm hạn chế góp phần gây ra một số vấn đề tái diễn:

Không có vấn đề nào trong số này có xu hướng xuất hiện qua đêm. Chúng được xây dựng dần dần, đó là lý do tại sao việc kiểm tra định kỳ tình trạng rãnh, không chỉ ổ trục hoặc trục, vẫn là một thói quen hữu ích trong danh sách kiểm tra bảo trì.

Thiết kế rãnh phù hợp với ứng dụng

Các ngành công nghiệp khác nhau có xu hướng sử dụng các biên dạng rãnh khác nhau đơn giản vì vật liệu và điều kiện vận hành của chúng rất khác nhau. Đây là ý nghĩa chung về cách nó diễn ra:

Mặc hàng ngày và hình dạng rãnh tăng tốc hoặc làm chậm nó như thế nào

Độ mòn rãnh là không thể tránh khỏi trong suốt vòng đời của con lăn, nhưng tốc độ và kiểu dáng của nó thường tiết lộ liệu lựa chọn rãnh ban đầu có phù hợp với ứng dụng hay không.

Một số dấu hiệu đáng chú ý trong quá trình kiểm tra định kỳ:

• Độ sâu rãnh không đồng đều trên chiều rộng của con lăn, điều này thường chỉ ra sự lệch hướng ở đâu đó ở thượng nguồn
• Các mảng sáng bóng hoặc được đánh bóng bên trong rãnh, cho thấy ma sát quá mức tại các điểm tiếp xúc cụ thể
• Dây đai hoặc cáp đi ở một bên của rãnh cao hơn bên kia
• Tăng tiếng ồn hoặc độ rung trong quá trình vận hành so với khi mới lắp đặt con lăn
• Các vết nứt nhỏ hình thành gần các góc rãnh sắc nét bên trong, đặc biệt ở các vật liệu lăn cứng hơn

Việc phát hiện sớm những lỗi này thường có nghĩa là chỉ cần hoán đổi con lăn đơn giản thay vì phải sửa chữa lớn hơn về sau liên quan đến dây đai, dây cáp hoặc máy móc được kết nối.

Thảo luận về các lựa chọn rãnh với nhà cung cấp con lăn

Vì các yêu cầu về đường lối thay đổi rất nhiều tùy theo ứng dụng nên cuộc trò chuyện với nhà cung cấp có xu hướng diễn ra suôn sẻ hơn với các yêu cầu cụ thể hơn là các yêu cầu chung chung. Các chi tiết hữu ích thường bao gồm đường kính dây đai hoặc cáp, tốc độ vận hành dự kiến, các điều kiện môi trường như phạm vi nhiệt độ hoặc khả năng tiếp xúc với độ ẩm và liệu con lăn sẽ chạy liên tục hay theo chu kỳ gián đoạn.

Một nhà cung cấp quen thuộc với nhiều loại biên dạng rãnh thường có thể cân nhắc sự cân bằng cho một thiết lập nhất định thay vì mặc định sử dụng một hình dạng tiêu chuẩn duy nhất. Điều này tỏ ra đặc biệt hữu ích trong việc chế tạo thiết bị tùy chỉnh, trong đó kích thước rãnh có sẵn không phải lúc nào cũng khớp với dây đai hoặc cáp chính xác đang được sử dụng.

Thiết kế rãnh có thể không phải là bộ phận hào nhoáng nhất của con lăn dẫn hướng công nghiệp, nhưng nó ảnh hưởng thầm lặng đến độ ổn định của rãnh, tốc độ mài mòn, mức độ ma sát và độ tin cậy tổng thể của hệ thống. Cho dù xử lý các rãnh chữ V dẫn hướng dây đai đóng gói hay các rãnh tròn đỡ dây cáp, hình dạng và kích thước của rãnh đó hoạt động hiệu quả hơn hầu hết mọi người nhận ra cho đến khi có thứ gì đó hơi chệch hướng. Chú ý đến tình trạng rãnh trong quá trình bảo trì định kỳ và trò chuyện trung thực về các tùy chọn rãnh khi chọn con lăn mới, có xu hướng giúp giảm bớt những cơn đau đầu hơn mong đợi từ một việc nhỏ như thế này.
