Mở một cánh cửa trượt được sản xuất trong những năm gần đây, rất có thể bánh xe bên trong được làm bằng nhựa đúc chứ không phải bằng kim loại gia công. Đây không phải là một xu hướng tiếp thị được coi là sự đổi mới—nó phản ánh sự thay đổi thực sự về những gì mà phương pháp ép phun có thể mang lại so với chế tạo kim loại truyền thống cho bộ phận cụ thể này.
Sự khác biệt trong sản xuất: Loại bỏ vật liệu và tạo hình nó
Hai quá trình cơ bản khác nhau
Con lăn kim loại thường được sản xuất bằng cách gia công—cắt, tiện hoặc dập hình bánh xe từ kim loại nguyên khối. Con lăn đúc phun được sản xuất bằng cách tạo thành nhựa nóng chảy bên trong khoang khuôn chính xác có hình dạng giống hệt như bộ phận đã hoàn thiện.
- Gia công có tính chất trừ: vật liệu được loại bỏ từng bước cho đến khi vẫn còn hình dạng cuối cùng.
- Đúc là hình thành: hình dạng cuối cùng được tạo ra trực tiếp, trong một chu kỳ, từ nhựa thô.
Tại sao sự khác biệt này lại quan trọng ở quy mô sản xuất
- Thang thời gian gia công theo số lượng chi tiết—mỗi đơn vị yêu cầu chu trình cắt riêng.
- Thời gian chu kỳ đúc thường được đo bằng giây sau khi khuôn tồn tại, phần lớn không phụ thuộc vào độ phức tạp của thiết kế.
- Độ mòn của dụng cụ trong gia công dần dần thay đổi kích thước trong suốt quá trình sản xuất dài, trong khi khuôn ổn định tạo ra các bộ phận có kích thước nhất quán từ bộ phận đầu tiên đến bộ phận cuối cùng.
Điều này có ý nghĩa gì đối với người mua số lượng lớn
Đối với một số bộ phận tùy chỉnh, sự khác biệt này hầu như không quan trọng. Đối với khối lượng đặt hàng điển hình của phần cứng cửa trượt và cửa sổ—thường lên tới hàng nghìn đơn vị—sự khác biệt về thời gian tích lũy và tính nhất quán trở thành yếu tố thực sự về chi phí, thời gian thực hiện và kiểm soát chất lượng.
Hình học rãnh và mặt bích: Được tích hợp vào khuôn, không được thêm vào sau đó
Tại sao hình dạng rãnh là tính năng quan trọng nhất của con lăn
A con lăn cửa trượt cần một rãnh—thường là hình chữ U hoặc hình chữ V—đặt chính xác trên đường ray của nó. Biên dạng rãnh xác định:
- Bánh xe theo dõi như thế nào
- Tải trọng được phân bổ đều như thế nào
- Có bao nhiêu trò chơi bên tồn tại trong quá trình hoạt động
Gia công rãnh so với đúc rãnh
Trong sản xuất kim loại, rãnh là một bước gia công riêng biệt được thực hiện sau khi hình dạng bánh xe cơ bản được hình thành, làm tăng thêm thời gian và chi phí khi biên dạng trở nên chi tiết hơn.
Trong ép phun, hình dạng rãnh được thiết kế trực tiếp vào khoang khuôn. Bánh xe ra đã được định hình chính xác, không cần thêm bước cắt nào.
Vai trò của mặt bích
Nhiều con lăn bao gồm một mặt bích—một môi nâng lên ở một hoặc cả hai bên của bánh xe—cung cấp thêm hướng dẫn về phía bên và giúp ngăn bánh xe trượt sang một bên khỏi đường ray.
- Thiết kế mặt bích mang lại sự ổn định hơn trên đường ray có rủi ro tải trọng bên hoặc độ lệch nhẹ.
- Thiết kế chỉ có rãnh mang lại ma sát lăn thấp hơn khi đường ray thẳng và được bảo trì tốt.
Cả hai cấu hình chỉ có mặt bích và có rãnh đều được sản xuất đơn giản thông qua thiết kế khuôn mà không cần gia công phức tạp hơn mà bánh xe kim loại có mặt bích thường yêu cầu.
Cấu hình tùy chỉnh không có thiết lập gia công tùy chỉnh
Khi đã có khuôn cho một rãnh hoặc mặt bích cụ thể, việc tạo ra hình dạng đó không làm tăng thêm chi phí đáng kể so với thiết kế đơn giản hơn.
Đây là phần lớn lý do tại sao cấu hình rãnh tùy chỉnh—phù hợp với đường kính hoặc góc ray cụ thể—đã trở nên dễ tiếp cận hơn đối với người mua OEM so với mô hình sản xuất hoàn toàn dựa trên gia công.
Điều cần nói rõ ở đây là: khuôn mới vẫn cần đầu tư vào thiết kế và dụng cụ trước. Điều thay đổi là chi phí liên tục để sản xuất hình dạng tùy chỉnh đó sau khi có dụng cụ — nó trở thành một phần của chu trình đúc tiêu chuẩn chứ không phải là một hoạt động chuyên biệt được lặp lại cho mỗi lô.
Hành vi vật chất: Một loạt sự đánh đổi thực sự khác biệt
Kim loại cung cấp những gì và nó bị giới hạn ở đâu
Con lăn kim loại có độ bền thô cao và rất phù hợp với tải trọng rất nặng. Hạn chế chính của chúng là hiệu suất phần lớn được cố định bởi loại kim loại đã chọn—độ cứng, khả năng chống ăn mòn và trọng lượng đều di chuyển cùng nhau thay vì có thể điều chỉnh độc lập.
Thay vào đó, nhựa kỹ thuật cung cấp những gì
Con lăn đúc phun thường được sản xuất từ POM (acetal) hoặc nylon gia cố, những vật liệu có đặc tính được ghi chép rõ ràng trong kỹ thuật nhựa.
| Yêu cầu thiết kế | Vật liệu phản hồi như thế nào |
|---|---|
| Chống ăn mòn ở môi trường ẩm ướt hoặc ven biển | Nhựa kỹ thuật không bị ăn mòn, việc loại bỏ kim loại ở trạng thái hư hỏng phải xử lý thông qua lớp phủ hoặc mạ. |
| Hoạt động ma sát thấp | POM có độ ma sát bề mặt thấp tự nhiên, giảm sự phụ thuộc lâu dài vào dầu mỡ. |
| Giảm rung và tiếng ồn | Nhựa thường truyền rung ít trực tiếp hơn so với tiếp xúc kim loại cứng với kim loại. |
| Thêm độ cứng mà không tăng thêm trọng lượng | Nylon gia cố (sợi thủy tinh) tăng khả năng chịu tải mà không phù hợp với trọng lượng của thép. |
Một cảnh báo quan trọng
Không có đặc tính nào trong số này làm cho nhựa nhìn chung “tốt hơn” kim loại. Chúng đại diện cho một loạt sự đánh đổi khác nhau. Lựa chọn đúng đắn phụ thuộc vào việc kết hợp vật liệu với tải trọng thực tế, môi trường và chu kỳ hoạt động của ứng dụng cụ thể—không mặc định sử dụng một vật liệu theo thói quen.
Vòng bi và không vòng bi: Quyết định về thiết kế, không phải lỗi vật liệu
Quan niệm sai lầm phổ biến
Có thể dễ dàng cho rằng "con lăn nhựa" tự động có nghĩa là "không có ổ trục bên trong", nhưng trên thực tế, việc con lăn có sử dụng ổ trục con lăn hay không là một quyết định kỹ thuật tách biệt khỏi việc lựa chọn vật liệu.
Khi một bánh xe đúc rắn có ý nghĩa
- Cửa nhẹ hơn, chẳng hạn như tủ, tủ quần áo và vách ngăn nhỏ bên trong
- Số lượng chu kỳ hàng ngày vừa phải thay vì sử dụng nhiều liên tục
- Ưu tiên xung quanh việc giảm số lượng bộ phận và độ phức tạp lắp ráp
Khi vòng bi vẫn là lời kêu gọi phù hợp
- Cửa nặng hơn, chẳng hạn như tấm kính trượt bên ngoài
- Các ứng dụng thương mại có chu kỳ cao, lưu lượng truy cập cao
- Các tình huống giảm ma sát lăn dưới tải trọng liên tục là một yêu cầu chức năng hơn là một phần thưởng
Tại sao sự khác biệt này lại quan trọng đối với người mua
Việc coi "ổ trục so với không ổ trục" như một quyết định về tải và chu kỳ—chứ không phải là một lối tắt về chi phí—là yếu tố phân biệt một con lăn đúc được xác định rõ với một con lăn kém phù hợp.
Bánh xe không có ổ trục được sử dụng đúng cách trong ứng dụng tải nhẹ sẽ hoạt động đáng tin cậy. Bánh xe tương tự được sử dụng trên một cánh cửa nặng, có chu kỳ cao có thể sẽ hoạt động kém hơn bất kể nó được đúc tốt như thế nào.
Độ hoàn thiện bề mặt và chất lượng khuôn: Chi tiết dễ bỏ qua
Tại sao tính nhất quán của bề mặt lại quan trọng như hình dạng
Ngay cả một con lăn có hình dạng chính xác cũng có thể tạo ra tiếng ồn, độ rung hoặc mài mòn sớm nếu lớp hoàn thiện bề mặt tiếp xúc không nhất quán. Trong ép phun, độ hoàn thiện bề mặt được xác định chủ yếu bởi chất lượng khuôn và kiểm soát quy trình, thay vì thay đổi độ mòn của dụng cụ theo cách gia công.
Những điều cần kiểm tra khi đánh giá một mẫu đúc
- Các đường hoặc đường nối có thể nhìn thấy được, có thể cho thấy nấm mốc đã cũ hoặc được bảo trì kém
- Kết cấu nhất quán trên bề mặt tiếp xúc của bánh xe, không có các mảng thô hoặc rỗ
- Tính nhất quán về kích thước giữa nhiều mẫu trong cùng một lô, không chỉ một mẫu "anh hùng" duy nhất
Những lầm tưởng phổ biến đáng được sửa chữa
Chuyện lầm tưởng: Con lăn nhựa chỉ là vật thay thế rẻ hơn cho kim loại
Lựa chọn vật liệu ảnh hưởng đến khả năng chống ăn mòn, đặc tính tiếng ồn và ma sát. Đó là một quyết định về hiệu suất, không hoàn toàn là một lối tắt về chi phí.
Một con lăn đúc phù hợp có thể hoạt động tốt hơn một con lăn kim loại kém phù hợp trong ứng dụng phù hợp.
Chuyện hoang đường: Con lăn không có ổ trục sẽ tự động có chất lượng thấp hơn
Bánh xe đúc nguyên khối không có ổ trục là sự lựa chọn thiết kế có chủ ý phù hợp với các ứng dụng nhẹ hơn, chu kỳ thấp hơn—không phải là hạ cấp.
Việc sử dụng nó ngoài phạm vi dự định đó là nguyên nhân gây ra các vấn đề về hiệu suất chứ không phải là do bản thân ổ trục không có.
Chuyện lầm tưởng: Cấu hình rãnh tùy chỉnh luôn có nghĩa là đơn hàng tối thiểu cao
Khi đã có khuôn, việc tạo ra một rãnh hoặc hình dạng mặt bích cụ thể sẽ tốn thêm rất ít chi phí.
Khoản đầu tư vào công cụ trả trước là sự cân nhắc thực sự và nó có quy mô hợp lý hơn so với khối lượng đặt hàng số lượng lớn B2B điển hình so với hầu hết mọi người giả định.
Nơi kim loại vẫn còn có ý nghĩa
Một quan điểm cân bằng phải thừa nhận rằng con lăn được gia công hoặc kim loại vẫn là lựa chọn tốt hơn.
- Các ứng dụng có tải trọng rất cao, chẳng hạn như cửa và cổng công nghiệp nặng, trong đó yêu cầu chính là độ bền của vật liệu thô
- Môi trường nhiệt độ khắc nghiệt vượt quá phạm vi hoạt động thực tế của nhựa kỹ thuật tiêu chuẩn
- Các đợt chạy tùy chỉnh với khối lượng rất thấp, trong đó việc đầu tư vào công cụ khuôn không phù hợp với số lượng sản xuất nhỏ
Sự so sánh không phải là về một loại vật liệu nào đó vượt trội hơn về mặt tổng thể—mà là về việc kết hợp phương pháp sản xuất với tải trọng thực tế, môi trường và khối lượng đơn hàng liên quan.

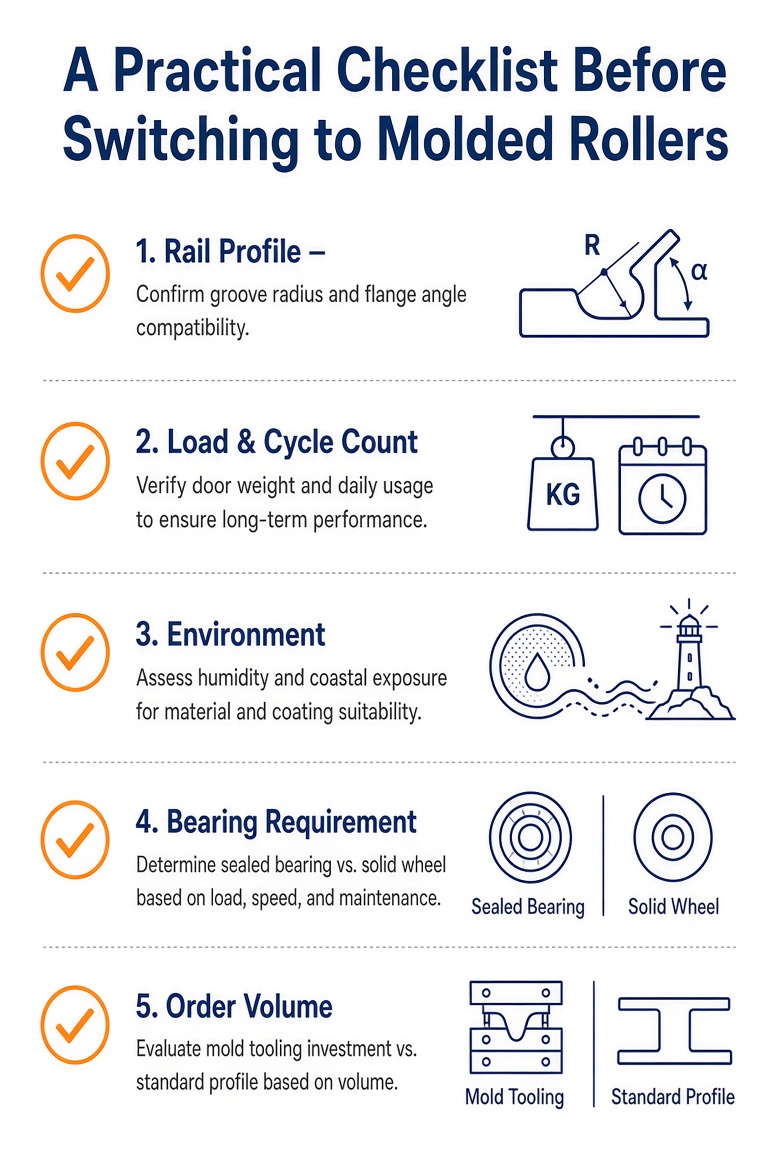

Danh sách kiểm tra thực tế trước khi chuyển sang con lăn đúc
Trước khi chỉ định hoặc chuyển sang con lăn đúc phun, cần xác nhận những điều sau:
Câu hỏi thường gặp
Con lăn đúc phun có bền hơn con lăn kim loại không?
Không phải về bản chất.
Độ bền phụ thuộc vào việc lựa chọn nhựa, độ dày thành và thiết kế phù hợp với yêu cầu về tải trọng và chu kỳ thực tế. Một con lăn đúc được xác định rõ có thể tồn tại lâu hơn một con lăn kim loại kém phù hợp trong nhiều ứng dụng dân dụng và thương mại nhẹ.
Con lăn đúc phun có thể xử lý môi trường bên ngoài và ven biển không?
Nói chung là có.
Chúng thường hoạt động tốt hơn kim loại không tráng phủ ở khía cạnh cụ thể này, vì nhựa kỹ thuật không ăn mòn như thép chưa được xử lý.
Có đắt tiền để có được một biên dạng rãnh tùy chỉnh bằng phương pháp ép phun không?
Chi phí khuôn ban đầu là một yếu tố thực tế, nhưng một khi khuôn đã tồn tại, chi phí sản xuất một cấu hình tùy chỉnh gần bằng với việc sản xuất một cấu hình tiêu chuẩn.
Sự khác biệt về chi phí chủ yếu xuất hiện ở số lượng đặt hàng thấp, không phải ở số lượng lớn thông thường.
Có phải tất cả các con lăn đúc phun đều bỏ qua vòng bi?
Không.
Nhiều người vẫn sử dụng ổ trục ép cho các ứng dụng có chu kỳ cao hơn hoặc tải nặng hơn.
Thiết kế không có ổ trục là một lựa chọn cụ thể phù hợp với mục đích sử dụng nhẹ hơn, không phải là tính năng phổ biến của con lăn đúc.
Bài học thực tế
Sự chuyển đổi sang con lăn đúc phun trong sản xuất cửa trượt xuất phát từ một số yếu tố đã được xác định rõ ràng: tạo hình một bộ phận trực tiếp thành hình dạng cuối cùng thay vì cắt nó, tạo hình dạng rãnh và mặt bích vào chính khuôn và tận dụng khả năng chống ăn mòn thực sự của nhựa kỹ thuật và ma sát cơ bản thấp hơn.
Không điều nào trong số này làm cho con lăn đúc trở thành một sự thay thế phổ biến cho kim loại. Đối với tải trọng rất cao hoặc môi trường khắc nghiệt, kim loại vẫn giữ lợi thế rõ ràng.
Tuy nhiên, đối với phần lớn các ứng dụng cửa trượt dân dụng và thương mại nhẹ, việc lựa chọn loại nhựa, rãnh và ổ trục phù hợp với các yêu cầu về tải trọng và đường ray thực tế là yếu tố quyết định liệu con lăn đúc có hoạt động theo cách nó được yêu cầu hay không.
