How to Match U Groove Roller Bearings to Your Track Width

Việc chọn ổ lăn cho hệ thống đường ray nghe có vẻ đơn giản, cho đến khi bạn thực sự cố gắng làm điều đó. Có hình dạng rãnh để suy nghĩ, chiều rộng đường ray, trọng lượng mà vật đó cần phải chịu và ở đâu đó ở giữa tất cả những điều đó bạn cũng phải tìm ra khoảng trống lắc lư là bao nhiêu là ổn trước khi con lăn bắt đầu kêu lạch cạch hoặc tệ hơn là kẹt hoàn toàn. Nếu sai bất kỳ điều nào trong số này và bạn sẽ bị mắc kẹt với một con lăn bị ràng buộc bên trong đường ray hoặc chơi quá nhiều đến nỗi nó kêu lạch cạch mỗi khi nó di chuyển.

Tại sao sự phù hợp giữa con lăn và đường đua thực sự quan trọng

Con lăn rãnh chữ U về cơ bản là một bánh xe có rãnh cắt xung quanh mép ngoài của nó, được chế tạo để di chuyển dọc theo đường ray. Rãnh đó giữ cho con lăn không bị trượt sang một bên khi nó lăn tới lui. Làm cho rãnh quá rộng so với đường ray và con lăn có chỗ để di chuyển sang trái và phải khi nó di chuyển. Sự lang thang đó tạo ra sự chao đảo, sau đó là mòn không đều, rồi cuối cùng là vấn đề về tiếng ồn và càng trở nên tồi tệ hơn khi bạn để nó lâu hơn. Đi quá hẹp và con lăn sẽ bám vào các cạnh của đường ray, kéo thay vì lăn.

Không có kết quả nào là tuyệt vời. Sự lắc lư gây áp lực không đồng đều lên ổ trục nằm bên trong con lăn và áp suất đó làm nó mòn nhanh hơn bình thường. Trong khi đó, sự ràng buộc tạo ra ma sát liên tục mà bất cứ thứ gì dẫn động cơ chế, động cơ hoặc tay đều phải chống lại mọi lúc. Điều đó cũng làm mọi thứ hao mòn nhanh hơn và thành thật mà nói, nó chỉ khiến mọi thứ trở nên cứng nhắc và cồng kềnh khi sử dụng.

Vì vậy, sự phù hợp ở đây không phải là một số chi tiết nhỏ mà bạn có thể nhìn qua và bỏ qua. Đó thực sự là toàn bộ nền tảng của việc liệu hệ thống có hoạt động theo cách nó được yêu cầu hay không.

Trước tiên hãy đọc thực tế về chiều rộng bản nhạc của bạn

Trước khi xem xét các con lăn, bạn nên dành vài phút để có được số đo chính xác của đường đua. Chiều rộng đường ray thường có nghĩa là độ dày của đường ray mà rãnh con lăn phải quấn quanh và điều này có thể thay đổi tùy thuộc vào vật liệu, cách chế tạo đường ray hoặc thậm chí những khác biệt nhỏ giữa các lô sản xuất.

Đo nhiều hơn một lần

Thước dây sẽ đưa bạn đến sân chơi bóng chày, nhưng thước cặp cho con số đáng tin cậy hơn nhiều nếu độ chính xác thực sự quan trọng ở đây. Kiểm tra bản nhạc ở một số điểm dọc theo chiều dài của nó thay vì chỉ một điểm, vì một số bản nhạc không hoàn toàn nhất quán từ đầu đến cuối, đặc biệt là các bản nhạc cũ hơn đã được sử dụng.

Trong khi bạn đang kiểm tra, hãy xem liệu có lớp phủ, sơn hoặc rỉ sét nào trên bề mặt đường đua hay không. Những thứ đó tạo thêm một lượng nhỏ độ dày có thể không được phản ánh trong bảng thông số kỹ thuật ban đầu. Một con lăn có vẻ vừa khít trên một đường ray mới làm có thể cảm thấy hơi chật sau khi lớp phủ được thêm vào sau đó.

Hình dạng đường đua không giống nhau

Các rãnh có nhiều hình dạng khác nhau và hình dạng đó sẽ thay đổi loại biên dạng rãnh thực sự hoạt động với nó.

Khi bạn biết mình đang xử lý hình dạng nào, nó sẽ thu hẹp loại con lăn nào sẽ thực sự hoạt động, vì thứ gì đó được chế tạo cho đường ray phẳng thường không hoạt động tốt trên đường ray tròn hoặc góc cạnh.

Tìm ra chiều rộng rãnh bên phải

Khi bạn biết chiều rộng rãnh, câu hỏi tiếp theo là rãnh cần bao nhiêu khoảng trống so với con số đó. Đây thực sự là nơi diễn ra hầu hết các quyết định và đó cũng là nơi mọi người có xu hướng suy nghĩ quá nhiều hoặc không nghĩ về nó đủ.

Giải phóng một chút thực ra là bình thường

Có thể có cảm giác như rãnh nên ôm chặt đường ray nhất có thể, nhưng dự kiến sẽ có một khoảng trống nhỏ và thực sự cần thiết. Độ hở bằng 0 nghe có vẻ lý tưởng trên giấy tờ, nhưng sự giãn nở nhiệt, các vấn đề căn chỉnh nhỏ hoặc sai lệch sản xuất nhỏ có thể khiến con lăn không có chỗ ngọ nguậy bị ràng buộc một cách bất ngờ. Một khe hở nhỏ giúp con lăn tiếp tục di chuyển trơn tru ngay cả khi các điều kiện không hoàn toàn nhất quán.

Điều đó nói lên rằng, quá nhiều không gian sẽ làm mất đi ý nghĩa của việc có đường rãnh ngay từ đầu. Sự tác động quá mức giữa các thành rãnh và mép đường ray cho phép con lăn dịch chuyển từ bên này sang bên kia trong khi nó di chuyển, và đó chính xác là hiện tượng chao đảo và mòn không đều đã đề cập trước đó.

Mức độ giải phóng mặt bằng bao nhiêu tùy thuộc vào công việc

Thay vì đoán một con số, bạn nên suy nghĩ về khoảng trống dựa trên mục đích sử dụng con lăn thực sự.

• Những công việc nhẹ nhàng hơn, chẳng hạn như ngăn kéo nhỏ hoặc rãnh rèm, thường có thể được thực hiện với độ vừa vặn lỏng hơn một chút vì tải trọng tối thiểu và dù sao thì bất kỳ sự rung chuyển nào cũng hầu như không đáng chú ý.
• Các thiết lập công nghiệp nặng hơn hoặc nặng hơn có xu hướng cần dung sai chặt chẽ hơn, vì ngay cả một lượng nhỏ trò chơi phụ cũng trở nên rõ ràng khi có trọng lượng thực sự liên quan.
• Các thiết lập ngoài trời hoặc bất cứ thứ gì tiếp xúc với sự thay đổi nhiệt độ thường được hưởng lợi từ một cú chạm nhiều khoảng trống hơn so với ứng dụng trong nhà, kiểm soát khí hậu sẽ cần, vì vật liệu giãn nở và co lại khi nhiệt độ thay đổi.

Hầu hết các nhà sản xuất đều liệt kê phạm vi chiều rộng rãnh cho từng kiểu con lăn thay vì một con số chính xác và đó chính xác là lý do. Kiểm tra chiều rộng đo được của bạn so với phạm vi đó, thay vì cho rằng có một chiều rộng vừa vặn hoàn hảo, thường mang lại kết quả tốt hơn.

Vòng bi bên trong cũng quan trọng không kém

Chiều rộng rãnh chỉ là một phần của phương trình. Những gì đang xảy ra bên trong con lăn và trọng lượng hoặc lực mà nó được tạo ra để xử lý cũng đóng một vai trò trong việc liệu một con lăn nhất định có thực sự hoạt động cho thiết lập của bạn hay không.

Vòng bi và vòng bi trơn

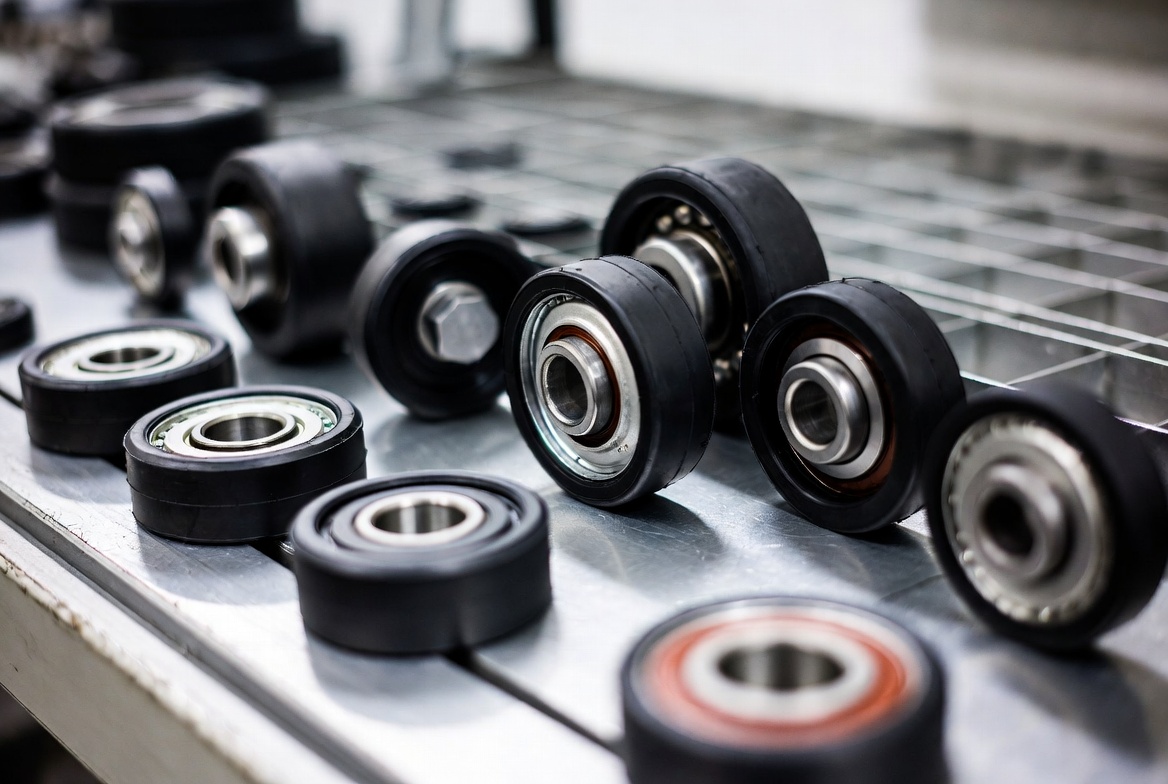

Hầu hết các con lăn rãnh chữ U sử dụng ổ bi hoặc ổ trượt, đôi khi được gọi là kiểu ống lót, bên trong chúng.

Con lăn ổ bi thường lăn với ít lực cản hơn, điều này khiến chúng trở thành lựa chọn phổ biến cho những vật dụng di chuyển nhiều trong ngày, cửa trượt và thiết lập băng tải là những ví dụ điển hình.

Con lăn ổ trục trơn có xu hướng có kết cấu đơn giản hơn và tùy thuộc vào tải trọng, chúng có thể xử lý tốt một số điều kiện nhất định, mặc dù chúng thường cần bôi trơn thường xuyên hơn để giữ ma sát không tích tụ theo thời gian.

Không có người chiến thắng tự động giữa hai người. Nó thực sự phụ thuộc vào tần suất sử dụng con lăn, nó mang theo những gì và nó đang ở trong môi trường nào.

Đừng quên tải trọng đến từ hướng nào

Ngoài loại vòng bi, cần suy nghĩ về hướng tải trọng tác động lên con lăn. Một số con lăn được chế tạo chủ yếu để xử lý trọng lượng ép thẳng xuống, trong khi một số con lăn khác được thiết kế để xử lý tải trọng bên, nghĩa là lực đẩy theo một góc chứ không phải thẳng xuống, lực này xuất hiện khi đường cong hoặc khi bất cứ thứ gì chuyển động dọc theo nó có xu hướng nghiêng hoặc dịch chuyển.

Nếu đường ray của bạn bị cong hoặc vật thể chạy dọc theo nó có xu hướng nghiêng thì khả năng chịu tải bên sẽ trở nên quan trọng hơn. Việc chọn một con lăn hoàn toàn dựa trên trọng lượng thẳng mà nó có thể xử lý, trong một thiết lập như vậy, có xu hướng làm mòn các cạnh rãnh nhanh hơn dự kiến.

Những sai lầm liên tục xảy ra

Một số vấn đề xuất hiện lặp đi lặp lại khi mọi người gặp rắc rối sau khi lắp các con lăn mới vào và hầu hết đều quay lại việc bỏ qua một bước ở đâu đó trên đường đi.

Một điểm chung là giả sử mọi bản nhạc trong một danh mục nhất định đều giống hệt nhau. Chẳng hạn, ngay cả những đường ray trông gần giống nhau, các thanh ray cửa trượt tiêu chuẩn cũng có thể khác nhau một chút tùy thuộc vào người tạo ra chúng hoặc chúng đến từ lô nào. Giả sử một con lăn hoạt động tốt trên một rãnh sẽ hoạt động theo cách tương tự trên một rãnh có hình dạng tương tự ở nơi khác, đôi khi dẫn đến sự vừa vặn hơi lệch.

Một cách khác là đo đường đua chỉ một lần. Một phép đo đơn lẻ không phải lúc nào cũng nói lên toàn bộ câu chuyện, đặc biệt là trên những đường đo dài hơn hoặc những phép đo đã được sử dụng một thời gian. Việc kiểm tra một số điểm khác nhau sẽ phát hiện ra những điểm không nhất quán trước khi chúng trở thành vấn đề đau đầu sau khi mọi thứ đã được cài đặt.

Lớp phủ và lớp hoàn thiện cũng bị bỏ qua rất nhiều. Sơn, rỉ sét hoặc lớp phủ bảo vệ sẽ tạo thêm một chút độ dày mà bạn rất dễ quên. Đo một đường ray trống, sau đó lắp các con lăn sau khi đường ray đó được sơn và đột nhiên cảm giác vừa khít hơn bình thường.

Các yếu tố môi trường cũng quan trọng hơn mọi người mong đợi. Một con lăn phù hợp trong nhà có thể hoạt động khác ở bên ngoài, nơi sự thay đổi nhiệt độ khiến cả đường ray và con lăn giãn ra hoặc co lại một chút. Điều này xuất hiện nhiều hơn với các rãnh kim loại, vốn giãn nở khi nhiệt tăng lên rõ rệt so với các rãnh nhựa hoặc composite.

Và sau đó là cái bẫy của việc chỉ tập trung vào chiều rộng rãnh. Thật dễ dàng để điều chỉnh chiều rộng một cách hoàn hảo mà quên kiểm tra khả năng chịu tải hoặc loại ổ trục. Con lăn có rãnh vừa vặn như một chiếc găng tay vẫn có thể bị mòn nhanh hoặc hoạt động kém nếu nó không được thiết kế phù hợp với trọng lượng hoặc tần suất sử dụng mà nó thực sự phải đối mặt.

Một trật tự sơ bộ để giải quyết vấn đề này

Nếu bạn muốn có một con đường đơn giản để vượt qua tất cả những điều này mà không bị lạc vào các chi tiết, thì đây là cách thực hiện đại khái.

1. Đo chiều rộng đường đua một cách cẩn thận, thước cặp nếu có thể và kiểm tra một vài điểm dọc theo chiều dài thay vì chỉ một điểm.
2. Xác định hình dạng đường ray, phẳng, tròn, góc cạnh, cạnh vuông, vì điều đó xác định mặt cắt rãnh nào thậm chí đáng được xem xét.
3. Hãy xem phạm vi chiều rộng được đề xuất của nhà sản xuất cho các con lăn dự kiến ​​thay vì tìm kiếm một con số khớp chính xác.
4. Hãy suy nghĩ về tải trọng, cả trọng lượng và hướng nó đến.
5. Yếu tố môi trường, trong nhà hay ngoài trời, sự thay đổi nhiệt độ, độ ẩm, bụi.
6. Quyết định giữa ổ bi và ổ trượt dựa trên tần suất sử dụng cơ cấu và mức độ ma sát có thể chấp nhận được.
7. Nếu có thể, hãy thực hiện kiểm tra độ vừa vặn trước khi thực hiện cài đặt đầy đủ. Kiểm tra thể chất phát hiện ra các vấn đề về độ vừa vặn mà chỉ các phép đo đôi khi bỏ sót.

Nếu có điều gì đó không ổn sau khi cài đặt

Đôi khi, ngay cả khi đo lường cẩn thận, con lăn vẫn không cảm thấy ổn khi đã vào đúng vị trí. Nếu điều đó xảy ra, một vài lần kiểm tra có thể giúp thu hẹp những gì đang diễn ra.

Hãy chú ý đến những âm thanh mới. Tiếng mài hoặc cào thường chỉ ra một rãnh hơi quá hẹp, vướng vào các mép đường ray. Âm thanh lạch cạch hoặc lạch cạch có xu hướng mang ý nghĩa ngược lại, quá nhiều khoảng trống và quá nhiều chuyển động từ bên này sang bên kia.

Tìm kiếm các mẫu mặc sau một số lần sử dụng. Độ mài mòn tập trung ở một cạnh của rãnh thường có nghĩa là con lăn nằm không đều, điều này có thể dẫn đến sai lệch một chút trong quá trình lắp đặt thay vì con lăn có kích thước sai ngay từ đầu.

Và nếu toàn bộ đồ vật có cảm giác cứng hơn dự kiến ​​hoặc mất nhiều công sức để di chuyển hơn mức bình thường thì bạn nên kiểm tra lại khoảng hở. Đôi khi, sự vừa vặn có vẻ hoàn toàn ổn trong quá trình kiểm tra nhanh sẽ bộc lộ sự ràng buộc khi nó được sử dụng thường xuyên và chịu tải thực tế trong một thời gian.

Phù hợp với một Vòng bi lăn rãnh chữ U chiều rộng đường ray không chỉ đơn thuần là tìm một rãnh bao quanh đường ray về mặt kỹ thuật. Nó có nghĩa là hiểu được hình dạng của đường đua, kiểm tra các lớp phủ có thể lặng lẽ thay đổi các phép đo thực, suy nghĩ về hướng tải trọng và loại ổ trục, đồng thời tính đến bất kỳ môi trường nào mà toàn bộ vật thể phải hoạt động.

Dành thêm một chút thời gian để đo lường chính xác, kiểm tra phạm vi của nhà sản xuất thay vì cho rằng một kích thước phổ quát phù hợp với mọi thứ và thử nghiệm trước khi cam kết hoàn toàn có xu hướng giải quyết hầu hết các vấn đề thông thường, tiếng ồn, rung lắc, ràng buộc, độ mòn xuất hiện sớm hơn dự kiến. Một chút kiên nhẫn trong quá trình lựa chọn thường sẽ mang lại kết quả sau này trong một hệ thống chỉ di chuyển theo cách nó được yêu cầu.
