Một chiếc xe đẩy ngoài trời gấp có thể trông đơn giản khi được xem như một sản phẩm hoàn chỉnh. Tuy nhiên, bên dưới vẻ ngoài đơn giản đó, một số bộ phận chuyển động phải hoạt động cùng nhau. Khung mở và đóng, một số phần nhất định di chuyển tương đối với nhau và một số thành phần cần xoay trong khi vẫn giữ đúng vị trí.
Con lăn có thể đóng một vai trò quan trọng trong các cơ chế này. Tùy thuộc vào thiết kế, chúng có thể hỗ trợ chuyển động, dẫn hướng bộ phận chuyển động hoặc làm việc cùng với ổ trục và trục như một bộ phận của cụm quay nhỏ gọn.
Điều này làm cho việc thiết kế con lăn được xem xét một cách cơ học hơn là chỉ đơn giản là vấn đề chọn bánh xe. Khung xung quanh, cách bố trí ổ trục, phương pháp lắp đặt, bề mặt tiếp xúc và đường gấp đều có mối quan hệ trực tiếp với cách hoạt động của con lăn.
Đối với các nhà sản xuất đang phát triển thiết bị gấp ngoài trời, việc hiểu được mối quan hệ này có thể giúp việc phát triển linh kiện dễ dàng hơn và giúp tránh các vấn đề trong quá trình lắp ráp và thử nghiệm.
Con lăn được sử dụng ở đâu trong cơ chế gấp?
Vị trí chính xác của con lăn phụ thuộc vào cấu trúc của sản phẩm.

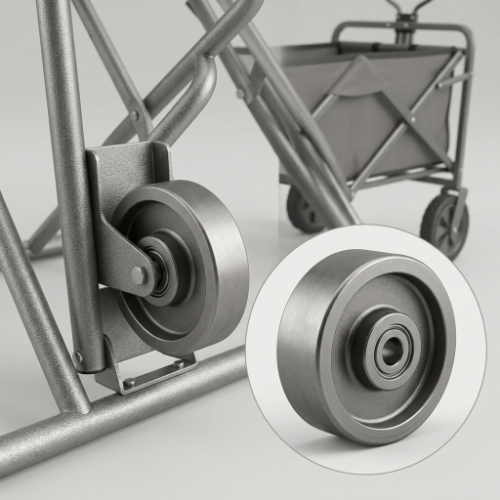

Trong xe đẩy gấp ngoài trời, con lăn có thể được tích hợp vào điểm hỗ trợ chuyển động, cấu trúc dẫn hướng hoặc cụm quay. Nó có thể được kết nối với trục và ổ trục, được lắp bên trong giá đỡ hoặc được đặt dựa vào bộ phận khác cần chuyển động được kiểm soát.
Một cụm con lăn cơ bản có thể bao gồm:
- Thân con lăn
- mang
- Trục hoặc trục
- Giá đỡ
- Khung di chuyển
- Bề mặt tiếp xúc hoặc dẫn hướng
Mỗi bộ phận đều có chức năng riêng nhưng các bộ phận cần phải phối hợp với nhau.
Ví dụ, thân con lăn xác định cách nó tiếp xúc với bề mặt tiếp xúc. Ổ đỡ hỗ trợ quay. Trục giữ bộ phận quay ở đúng vị trí, trong khi giá đỡ kết nối cụm với cơ cấu lớn hơn.
Thay đổi một phần có thể ảnh hưởng đến những phần khác.
Đó là lý do tại sao không nên đánh giá con lăn chỉ bằng cách nhìn vào hình dạng bên ngoài của nó.
Con lăn làm gì bên trong cơ chế?
Không có vai trò duy nhất cho mỗi con lăn.
Chức năng của nó phụ thuộc vào vị trí nó được lắp đặt và loại chuyển động mà cơ chế yêu cầu.
Hỗ trợ phong trào
Con lăn có thể cung cấp tiếp xúc lăn giữa hai bộ phận cần chuyển động tương đối với nhau.
So với tiếp điểm trượt trực tiếp, tiếp điểm lăn có thể thay đổi cách xử lý lực cản trong cụm. Điều này có thể hữu ích khi một chuyển động được lặp lại thường xuyên.
Hướng dẫn một phần di chuyển
Con lăn cũng có thể giúp giữ một bộ phận chuyển động trong đường đi dự định của nó.
Kiểu sắp xếp này có thể được tìm thấy khi phần khung, bộ phận hỗ trợ hoặc phần tử kết cấu khác cần di chuyển trong khi vẫn căn chỉnh với bề mặt dẫn hướng.
Duy trì liên lạc được kiểm soát
Trong một số cơ cấu, con lăn giữ hai bộ phận tiếp xúc có kiểm soát khi cấu trúc thay đổi vị trí.
Hình dạng của con lăn và vị trí lắp đặt của nó khi đó trở nên quan trọng. Nếu một trong hai không phù hợp, điểm tiếp xúc có thể trở nên không đồng đều trong quá trình di chuyển.
Làm việc như một phần của một hội đồng luân phiên
Khi kết hợp với ổ trục và trục, con lăn sẽ trở thành một phần của cụm quay hoàn chỉnh.
Con lăn bên ngoài có thể nhìn thấy được nhưng cách bố trí ổ trục bên trong cũng quan trọng không kém đối với cách thức hoạt động của bộ phận.
Tại sao vòng bi lại có vấn đề?
Con lăn và ổ trục thường được kết nối chặt chẽ với nhau.
Con lăn cung cấp cấu trúc quay bên ngoài, trong khi ổ trục cho phép xoay có kiểm soát xung quanh trục hoặc trục. Sự ăn khớp giữa các bộ phận này cần phải phù hợp với không gian lắp đặt sẵn có và chuyển động của cơ cấu.
Một số yếu tố có thể cần được xem xét lại:
- mang position
- Bố trí trục
- Không gian có sẵn
- Kết cấu con lăn
- Phương pháp lắp
- Chuyển động dự kiến
- Môi trường hoạt động
Điều này đặc biệt quan trọng trong cơ chế gấp nhỏ gọn.
Có thể có rất ít khoảng trống xung quanh cụm con lăn, vì vậy không thể chọn ổ trục một cách đơn giản sau khi mọi thứ khác đã được thiết kế.
Một cách tiếp cận thực tế hơn là xem xét con lăn và ổ trục trong giai đoạn phát triển ban đầu.
Hồ sơ con lăn ảnh hưởng đến chuyển động như thế nào?
Hình dạng bên ngoài của con lăn quyết định cách nó tương tác với bề mặt xung quanh nó.
Con lăn có diện tích tiếp xúc tương đối bằng phẳng hoạt động khác với con lăn được thiết kế có rãnh, cạnh hoặc hình dạng khác.
Hồ sơ có thể ảnh hưởng:
- Vị trí liên lạc
- hướng dẫn
- Tính ổn định
- Hướng di chuyển
- Tương tác bề mặt
- Giải phóng mặt bằng có sẵn
Đối với cơ cấu gấp, hình dáng chính xác phụ thuộc vào hoạt động thực sự của con lăn.
Nếu nó đang đỡ một bộ phận chuyển động thì bề mặt tiếp xúc của nó cần phải phù hợp với chuyển động đó. Nếu nó tuân theo hướng dẫn, hồ sơ có thể cần phải hoạt động với cấu trúc hướng dẫn.
Đây là lý do tại sao chỉ cần thay thế con lăn này bằng con lăn khác trông giống nhau đôi khi có thể tạo ra những vấn đề không mong muốn.
Điều gì xảy ra với con lăn khi khung gấp lại?
Hành động gấp là một phần quan trọng của thiết kế.
Khi xe đẩy mở, con lăn có thể có nhiều khoảng trống xung quanh nó. Khi khung bắt đầu gập lại, vị trí của con lăn sẽ thay đổi so với các bộ phận gần đó.
Nó có thể di chuyển gần hơn đến:
- Ống khung
- Bản lề
- Dấu ngoặc đơn
- Trục
- Cánh tay hỗ trợ
- Các bộ phận chuyển động khác
Do đó, con lăn cần có đủ khoảng trống trong suốt quá trình chuyển động hoàn chỉnh.
Chỉ kiểm tra vị thế mở là không đủ.
Một bộ phận vừa khít trong quá trình hoạt động bình thường có thể chạm vào bộ phận khác khi khung được gập một phần. Trong một số trường hợp, ngay cả một lượng nhiễu nhỏ cũng có thể ảnh hưởng đến hoạt động gấp.
Vì lý do này, con lăn phải được kiểm tra trong khi cơ cấu di chuyển qua toàn bộ đường vận hành của nó.
Môi trường ngoài trời có vấn đề không?
Có, đặc biệt khi con lăn tiếp xúc với môi trường xung quanh.
Thiết bị ngoài trời có thể gặp phải bụi, chất bẩn, hơi ẩm, cỏ, các hạt rời và điều kiện thời tiết thay đổi. Mức độ phơi nhiễm thực tế phụ thuộc vào cách thức và nơi sử dụng xe đẩy.
Do đó, việc lắp ráp con lăn có thể cần được xem xét liên quan đến:
- Độ ẩm
- Bụi bẩn
- Ô nhiễm bề mặt
- Vệ sinh
- Điều kiện bảo quản
- Tần số chuyển động
Con lăn được sử dụng trong môi trường tương đối sạch sẽ có thể có những yêu cầu khác với con lăn thường xuyên tiếp xúc với lối đi trong vườn hoặc các bề mặt ngoài trời khác.
Điều tương tự cũng áp dụng cho việc bố trí ổ trục.
Khi con lăn và ổ trục được coi như một bộ phận lắp ráp hoàn chỉnh, các điều kiện môi trường có thể được xem xét sớm hơn trong quá trình thiết kế.
Phương pháp lắp ảnh hưởng đến con lăn như thế nào?
Con lăn cần có sự kết nối ổn định với kết cấu xung quanh.
Phương pháp lắp xác định vị trí của con lăn, cách nó quay và cách truyền lực vào khung.
Một khung hẹp có thể hạn chế không gian có sẵn. Một vị trí trục cụ thể có thể yêu cầu bố trí ổ trục nhất định. Mối nối gấp cũng có thể hạn chế cách lắp đặt con lăn.
Điều này có nghĩa là nhà sản xuất nên xem xét cấu trúc lắp đặt trước khi quyết định lựa chọn thành phần tiêu chuẩn.
Thông tin hữu ích có thể bao gồm:
- Vị trí lắp đặt
- Cấu trúc khung
- Vị trí trục
- Giải phóng mặt bằng có sẵn
- Bề mặt tiếp xúc
- Hướng chuyển động
- Đường gấp
Những chi tiết này có thể giúp xác định xem con lăn hiện tại có phù hợp với cơ cấu hay không hoặc liệu có nên xem xét thiết kế sửa đổi hay không.
Tại sao con lăn và khung nên được phát triển cùng nhau?
Bạn nên chọn một con lăn trước và làm việc trên cấu trúc xung quanh sau đó.
Cách tiếp cận đó có thể trở nên khó khăn khi cơ chế nhỏ gọn.
Việc thay đổi khung có thể làm thay đổi không gian có sẵn của con lăn. Di chuyển giá đỡ có thể ảnh hưởng đến vị trí trục. Việc thay đổi góc gập có thể đưa con lăn đến gần bộ phận khác hơn.
Mối quan hệ hoạt động theo cả hai hướng.
Con lăn có thể ảnh hưởng đến thiết kế khung, trong khi khung có thể đặt ra những hạn chế đối với con lăn.
Để phát triển OEM, việc xem xét các thành phần này cùng nhau ngay từ đầu sẽ thực tế hơn.
Điều này đặc biệt hữu ích khi sản phẩm có cấu trúc gấp bất thường hoặc không gian lắp đặt hạn chế.
Khi nào một con lăn tùy chỉnh đáng được xem xét?
Con lăn tiêu chuẩn có thể phù hợp khi hình dáng, cách bố trí ổ trục và kết cấu lắp đặt của nó phù hợp với ứng dụng.
Nhưng một số cơ chế không mang lại sự linh hoạt đó.
Một con lăn tùy chỉnh có thể được xem xét khi nhà sản xuất cần giải quyết:
- Không gian lắp đặt hạn chế
- Một cấu trúc lắp đặt bất thường
- Bố trí trục cụ thể
- Hồ sơ liên hệ cụ thể
- Yêu cầu ổ trục hiện tại
- Giải phóng mặt bằng gấp
- Cấu trúc hướng dẫn không chuẩn
Tùy chỉnh không phải lúc nào cũng có nghĩa là thiết kế lại toàn bộ thành phần.
Tùy thuộc vào ứng dụng, việc phát triển có thể tập trung vào thân con lăn, phần lắp đặt, bố trí vòng bi hoặc bộ phận khác của cụm lắp ráp.
Điểm quan trọng là thành phần này được phát triển xoay quanh yêu cầu cơ học thực tế.
Thông tin gì nên được cung cấp cho việc phát triển tùy chỉnh?
Một mô tả rõ ràng về ứng dụng có thể giúp việc giao tiếp dễ dàng hơn nhiều.
Các nhà sản xuất có thể cung cấp:
Bản vẽ sản phẩm
Bản vẽ giúp thể hiện diện tích lắp đặt có sẵn và mối quan hệ giữa con lăn và các bộ phận xung quanh.
Mẫu hiện có
Nếu con lăn đã được sử dụng, việc gửi mẫu có thể giúp bạn hiểu cấu trúc và phương pháp lắp đặt của nó dễ dàng hơn.
Ảnh
Ảnh of the complete mechanism can show details that may not be obvious from a basic drawing.
Thông tin di chuyển
Nhà cung cấp phải hiểu cách con lăn di chuyển trong quá trình vận hành và gấp thông thường.
Yêu cầu mang
Nếu đã có một bố trí ổ trục cụ thể thì điều này cần được đưa vào cuộc thảo luận.
Điều kiện môi trường
Thông tin về phơi nhiễm ngoài trời, bụi, độ ẩm và điều kiện làm việc chung cũng có thể giúp hướng dẫn thiết kế thành phần.
Thông tin càng đầy đủ thì càng ít phải phỏng đoán trong quá trình phát triển.
Tại sao việc kiểm tra mẫu lại quan trọng?
Con lăn có thể trông phù hợp trên bản vẽ nhưng hoạt động khác đi sau khi được lắp đặt.
Quá trình lắp ráp thực tế đưa ra các yếu tố khó đánh giá chỉ dựa trên thành phần.
Con lăn tương tác với:
- mang
- trục
- Dấu ngoặc
- khung
- Bề mặt dẫn hướng
- Các bộ phận chuyển động khác
Cơ cấu gấp bổ sung thêm một biến số khác vì vị trí tương đối của các bộ phận này thay đổi trong quá trình vận hành.
Thử nghiệm mẫu có thể giúp xác định các vấn đề như:
- Giải phóng mặt bằng không đủ
- Liên hệ không mong đợi
- Căn chỉnh kém
- Chuyển động không đều
- Sức đề kháng quá mức
- Gắn không tương thích
Việc thử nghiệm lắp ráp thực tế mang lại cho nhà sản xuất cơ hội điều chỉnh trước khi chuyển sang sản xuất lớn hơn.
Những gì cần được kiểm tra trong quá trình thử nghiệm?
Việc kiểm tra không chỉ đơn giản là kiểm tra xem con lăn có quay hay không.
Việc xem xét thực tế có thể bao gồm nhiều giai đoạn.
Kiểm tra vị trí bình thường
Đảm bảo con lăn được đặt đúng vị trí và căn chỉnh khi xe đẩy được mở.
Kiểm tra chuyển động gấp
Di chuyển khung qua đường gấp hoàn chỉnh của nó và quan sát xem có bị nhiễu không.
Kiểm tra khu vực lắp đặt
Tìm chuyển động giữa con lăn, trục, ổ trục và giá đỡ.
Kiểm tra các bề mặt khác nhau
Nếu sản phẩm được thiết kế để sử dụng ngoài trời, việc thử nghiệm trên các bề mặt đại diện có thể cung cấp nhiều thông tin hữu ích hơn so với việc chỉ thử nghiệm trên sàn nhà xưởng nhẵn.
Kiểm tra chuyển động lặp đi lặp lại
Việc mở, đóng và di chuyển lặp đi lặp lại có thể phát hiện ra các vấn đề có thể không xuất hiện trong lần kiểm tra ban đầu ngắn.
Mục đích của việc thử nghiệm không chỉ để xác nhận rằng con lăn hoạt động. Nó nhằm xác nhận rằng việc lắp ráp hoàn chỉnh hoạt động như dự kiến.
Con lăn có thể được tùy chỉnh xung quanh vòng bi hiện có không?
Trong một số ứng dụng, cách bố trí ổ trục hiện tại có thể đã được xác định theo thiết kế của sản phẩm.
Điều đó có thể đặt ra các yêu cầu cụ thể trên thân con lăn.
Thay vì thay đổi toàn bộ cụm lắp ráp, con lăn có thể được phát triển xung quanh kết cấu ổ đỡ và lắp đặt hiện có, tùy thuộc vào yêu cầu cơ học.
Cách tiếp cận này có thể hữu ích khi nhà sản xuất đã có sẵn thiết kế khung hoặc trục nhưng cần một con lăn có cấu hình bên ngoài hoặc cách bố trí lắp đặt khác.
Tính khả thi phụ thuộc vào cấu trúc thực tế, vì vậy bản vẽ hoặc mẫu sẽ hữu ích trong quá trình thảo luận ban đầu.
Điều gì làm cho sự phát triển con lăn không tiêu chuẩn trở nên khác biệt?
Một thành phần tiêu chuẩn thường được thiết kế xung quanh các ứng dụng phổ biến.
Một thành phần không chuẩn bắt đầu từ các yêu cầu của một cơ chế cụ thể.
Điều đó có thể liên quan đến việc giao tiếp nhiều hơn trong quá trình phát triển vì nhà sản xuất cần hiểu:
- Cách thành phần được cài đặt
- Những gì nó liên lạc
- Nó di chuyển như thế nào
- Không gian nào có sẵn
- Cần bố trí ổ trục nào
- Những điều kiện môi trường nào có liên quan
Quá trình phát triển có thể bao gồm xem xét bản vẽ, sản xuất mẫu, thử nghiệm và điều chỉnh trước khi thành phần cuối cùng được xác nhận.
Đối với các nhà sản xuất có cấu trúc gấp khác thường, điều này có thể mang lại sự linh hoạt hơn so với việc cố gắng điều chỉnh toàn bộ sản phẩm xung quanh một bộ phận hiện có.
Làm thế nào các nhà sản xuất có thể đơn giản hóa việc phát triển con lăn?
Một vài bước đơn giản có thể làm cho quá trình này hiệu quả hơn.
Bắt đầu với cơ chế.
Đừng bắt đầu với câu hỏi con lăn nào có sẵn. Đầu tiên hãy xác định xem con lăn cần làm gì.
Sau đó xem xét khu vực lắp đặt, đường di chuyển, cách bố trí vòng bi và điều kiện môi trường.
Sau đó, xác định xem một thành phần tiêu chuẩn có phù hợp hay không.
Nếu không, thông tin đã thu thập có thể được sử dụng làm nền tảng cho một thiết kế tùy chỉnh.
Một trình tự phát triển thực tế là:
- Xác định chức năng của con lăn.
- Xem lại cơ chế hoàn chỉnh.
- Kiểm tra khu vực lắp đặt.
- Xác định cách bố trí ổ trục và trục.
- Xem lại chuyển động gấp.
- Hãy xem xét môi trường làm việc.
- Đánh giá một thành phần tiêu chuẩn
- Phát triển một thiết kế tùy chỉnh nếu được yêu cầu.
- Kiểm tra lắp ráp hoàn chỉnh.
- Xác nhận cấu trúc cuối cùng trước khi sản xuất.
Điều này giữ cho quá trình phát triển tập trung vào ứng dụng thực tế.
Làm việc với nhà sản xuất vòng bi và con lăn
Đối với các nhà sản xuất đang phát triển thiết bị gấp ngoài trời, việc phát triển linh kiện có thể bao gồm nhiều việc hơn là chỉ chọn một bộ phận hiện có từ danh mục.
Chiết Giang Huaneng Micro Bearing Co., Ltd. (HUNE) chuyên về vòng bi cỡ nhỏ và cỡ trung bình, vòng bi phi tiêu chuẩn, hệ thống ròng rọc và các bộ phận liên quan đến vòng bi và con lăn tùy chỉnh cho các ứng dụng cơ khí khác nhau.
Đối với cơ cấu gấp, cuộc thảo luận phát triển có thể tập trung vào mối quan hệ giữa con lăn, ổ trục, trục, kết cấu lắp đặt và khung xung quanh. Các bản vẽ, mẫu và thông tin ứng dụng có thể giúp thiết lập những gì thành phần cần đạt được trước khi hoàn thiện thiết kế.
Cách tiếp cận này đặc biệt phù hợp khi cơ chế có không gian hạn chế hoặc không phù hợp với cách sắp xếp thành phần thông thường.
Danh sách kiểm tra thực tế cho cơ chế gấp
Trước khi phê duyệt cụm con lăn, nhà sản xuất có thể xem xét những điều sau:
- Chức năng thực tế của con lăn là gì?
- Nó tiếp xúc với bề mặt hoặc thành phần nào?
- Nó di chuyển như thế nào trong quá trình hoạt động?
- Vị trí của nó thay đổi như thế nào khi khung gấp lại?
- Có đủ khoảng trống trong suốt quá trình di chuyển không?
- Vòng bi có phù hợp với tổ hợp dự định không?
- Việc bố trí trục có phù hợp không?
- Cấu trúc lắp đặt có cung cấp hỗ trợ đầy đủ không?
- Con lăn có gặp bụi hoặc hơi ẩm ngoài trời không?
- Việc lắp ráp hoàn chỉnh đã được kiểm tra chưa?
- Liệu một thành phần tùy chỉnh có giúp cơ chế phát triển dễ dàng hơn không?
Những câu hỏi này tập trung vào hệ thống cơ khí hoàn chỉnh thay vì một bộ phận riêng biệt.
Con lăn có thể nhỏ so với khung của xe đẩy ngoài trời gấp, nhưng chức năng của chúng có thể gắn liền với chuyển động của toàn bộ cơ cấu.
Cấu hình con lăn xác định cách nó tiếp xúc với bề mặt. Ổ đỡ hỗ trợ quay. Trục và giá đỡ giữ cụm ở đúng vị trí. Khung kiểm soát cách các bộ phận chuyển động, đặc biệt khi xe được gấp lại.
Điều kiện ngoài trời thêm một sự cân nhắc khác.
Do đó, đối với các nhà sản xuất, điểm khởi đầu hữu ích chính là cơ chế. Sau khi hiểu được chuyển động, cấu trúc lắp đặt, bố trí vòng bi, khe hở và môi trường làm việc, việc quyết định xem một con lăn tiêu chuẩn có phù hợp hay không hay có nên phát triển một bộ phận tùy chỉnh hay không sẽ trở nên dễ dàng hơn nhiều.
Trong các ứng dụng có không gian hạn chế hoặc cấu trúc gấp không bình thường, việc hợp tác với nhà sản xuất có thể phát triển các bộ phận con lăn và ổ trục xung quanh cơ cấu thực tế có thể giúp quá trình thiết kế linh hoạt hơn và dễ kiểm tra hơn.
