Các loại ròng rọc vòng bi: Hướng dẫn so sánh và lựa chọn đầy đủ

Ròng rọc vòng bi đóng một vai trò quan trọng trong các hệ thống cơ khí hiện đại bằng cách đảm bảo truyền lực trơn tru, điều khiển chuyển động chính xác và xử lý tải đáng tin cậy. Không giống như các ròng rọc truyền thống chỉ dựa vào thiết kế rãnh, ròng rọc ổ trục tích hợp ổ lăn ở lõi. Sự kết hợp này làm giảm đáng kể ma sát, cải thiện hiệu suất quay và kéo dài tuổi thọ của toàn bộ hệ thống.

Trong các hệ thống băng tải, ròng rọc ổ trục giảm thiểu sự mài mòn trên dây đai trong khi vẫn duy trì sự căn chỉnh chính xác, giúp giảm thời gian ngừng hoạt động và tiêu thụ năng lượng. Trong máy CNC và thiết bị tự động hóa, chúng nâng cao độ chính xác bằng cách cung cấp hướng dẫn tuyến tính hoặc quay ổn định, cho phép đạt được hiệu suất ổn định ngay cả khi vận hành liên tục hoặc tốc độ cao. Trong các ngành công nghiệp nặng như khai thác mỏ, nông nghiệp và xây dựng, ròng rọc ổ trục cải thiện sự phân bổ tải trọng, đảm bảo máy móc có thể hoạt động trong những điều kiện khắt khe mà không bị hỏng hóc sớm.

Tầm quan trọng của ròng rọc ổ trục còn vượt xa cả hiệu suất kỹ thuật; chúng cũng ảnh hưởng đến hiệu quả chi phí và an toàn. Bằng cách giảm ma sát và lực cản cơ học, chúng làm giảm mức tiêu thụ điện năng và sinh nhiệt, dẫn đến chi phí vận hành thấp hơn. Đồng thời, vận hành êm ái hơn sẽ giảm độ rung và tiếng ồn, không chỉ bảo vệ thiết bị mà còn tạo ra môi trường làm việc an toàn và thoải mái hơn.

Khi các ngành công nghiệp ngày càng đòi hỏi các giải pháp hiệu suất cao và ít bảo trì, ròng rọc vòng bi đã trở thành một thành phần cơ bản trong thiết kế cơ khí. Chúng thể hiện sự cân bằng giữa độ chính xác kỹ thuật, độ bền và hiệu quả sử dụng năng lượng—những phẩm chất thiết yếu trong bối cảnh công nghiệp cạnh tranh ngày nay.

Ròng rọc mang là gì?

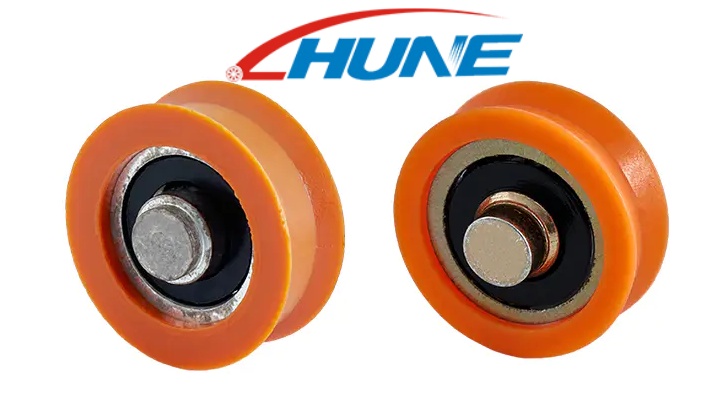

Ròng rọc ổ trục là một ròng rọc chuyên dụng được trang bị ổ lăn bên trong cho phép bánh ròng rọc quay với ma sát tối thiểu quanh trục của nó. Về mặt cấu trúc, nó bao gồm ba phần chính:

Ròng rọc – rãnh hoặc rãnh (hình chữ V, hình chữ U, phẳng hoặc tròn) dẫn hướng đai, dây hoặc cáp.
Lõi mang – thường là ổ bi rãnh sâu, ổ kim hoặc ổ lăn cho phép quay trơn tru, có lực cản thấp.
vật liệu ròng rọc – thường là thép không gỉ, nhôm hoặc nhựa kỹ thuật, được lựa chọn dựa trên yêu cầu về tải trọng, điều kiện môi trường và cân nhắc về chi phí.

Các loại ròng rọc vòng bi khác nhau là gì?

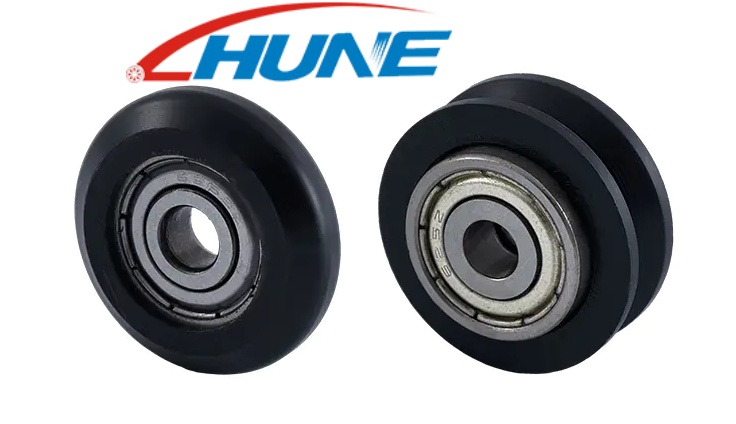

1. Ròng rọc vòng bi hình chữ V
các Ròng rọc mang hình chữ V có rãnh với các cạnh góc cạnh, thường nằm trong khoảng từ 60° đến 90°, để đảm bảo dây đai hoặc cáp luôn ở đúng vị trí. Thiết kế này giúp cải thiện sự liên kết, giảm độ trượt và phân bổ tải trọng đều trên bề mặt ròng rọc. Ròng rọc hình chữ V được sử dụng rộng rãi trong băng tải, máy CNC, thang máy và thiết bị thể dục trong đó dẫn hướng dây đai chính xác là rất quan trọng.

2. Ròng rọc vòng bi hình chữ U
các Ròng rọc hình chữ U có một rãnh tròn để hỗ trợ nhẹ nhàng cho dây thừng, cáp hoặc đai có tiết diện tròn. Thiết kế của nó giảm thiểu mài mòn và ma sát, mang lại khả năng dẫn hướng mượt mà hơn so với các rãnh sắc nét hơn. Ròng rọc hình chữ U lý tưởng cho hệ thống dây cáp, cửa trượt, rãnh rèm và các ứng dụng khác yêu cầu xử lý ổn định nhưng linh hoạt.

3. Ròng rọc ổ trục phẳng
Ròng rọc phẳng bao gồm một bề mặt nhẵn, không có rãnh, khiến chúng trở nên linh hoạt và dễ sản xuất. Chúng thích hợp cho dây đai hoặc băng phẳng nhưng có độ bám kém hơn so với thiết kế hình chữ V hoặc chữ U. Ròng rọc phẳng thường được sử dụng trong băng tải hạng nhẹ, máy dệt và các thiết bị nhỏ không yêu cầu độ chính xác cao hoặc tải nặng.

4. Ròng rọc vòng bi
các round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. Ròng rọc vòng bi tùy chỉnh & đặc biệt
Đối với các ứng dụng có yêu cầu riêng, ròng rọc vòng bi tùy chỉnh được thiết kế để đáp ứng tải trọng, tốc độ hoặc điều kiện môi trường cụ thể. Các nhà sản xuất cung cấp các giải pháp OEM/ODM, cho phép sửa đổi hình dạng rãnh, loại ổ trục và lựa chọn vật liệu. Ròng rọc ổ trục đặc biệt thường gặp trong robot tốc độ cao, thiết bị y tế chính xác, máy công nghiệp hạng nặng và môi trường ngoài trời hoặc khắc nghiệt. Những cải tiến bao gồm vật liệu tổng hợp nhẹ, vòng bi kín hoặc được che chắn, thiết kế vận hành im lặng và vật liệu thân thiện với môi trường để nâng cao hiệu suất, độ bền và tính bền vững.

Làm thế nào để so sánh các loại ròng rọc vòng bi khác nhau?

Ròng rọc mang hình chữ V

Đặc điểm thiết kế
Ròng rọc vòng bi hình chữ V có rãnh góc cạnh, thường nằm trong khoảng từ 60° đến 90°, được thiết kế để giữ đai chắc chắn tại chỗ. Hình dạng đảm bảo tiếp xúc chắc chắn với đai, giảm chuyển động ngang và trượt.

Thuận lợi

Căn chỉnh và độ bám đai tuyệt vời
Hiệu quả cao trong truyền tải điện
Giảm độ mòn trên dây đai do sự ăn khớp ổn định
Thích hợp cho các ứng dụng tốc độ cao và tải trọng cao

Hạn chế và ứng dụng

Có thể gây áp lực ngang lên đai nếu bị lệch
Không lý tưởng cho dây thừng quá dày hoặc mềm dẻo
Thường được sử dụng trong hệ thống băng tải, máy CNC, thang máy và thiết bị thể dục

Ròng rọc mang hình chữ U

Đặc điểm thiết kế
các U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

Thuận lợi

Dẫn hướng ổn định cho cáp và dây thừng
Giảm ma sát và biến dạng
Hoạt động yên tĩnh thích hợp cho các ứng dụng nhạy cảm

Hạn chế và ứng dụng

Ít phù hợp hơn cho dây đai dẹt hoặc hoạt động ở tốc độ rất cao
Áp dụng rộng rãi trong hệ thống nâng dây cáp, cửa trượt, đường ray rèm và băng tải quy mô nhỏ

Ròng rọc mang phẳng

Đặc điểm thiết kế
Ròng rọc phẳng bao gồm một bề mặt nhẵn không có rãnh, cung cấp giải pháp đơn giản và linh hoạt cho dây đai và băng phẳng.

Thuận lợi

Rất linh hoạt và tương thích với nhiều loại dây đai
Dễ dàng sản xuất và bảo trì
Nhẹ và tiết kiệm chi phí

Hạn chế và ứng dụng

Độ bám hạn chế, nguy cơ trượt cao hơn
Không lý tưởng cho các hệ thống có mô-men xoắn cao hoặc điều khiển chính xác
Phổ biến trong băng tải nhẹ, máy dệt và thiết bị gia dụng

Ròng rọc vòng bi

Đặc điểm thiết kế
Ròng rọc tròn có rãnh tròn được thiết kế phù hợp với đường kính của đai hoặc dây tròn. Điều này đảm bảo sự tương tác nhất quán và khả năng xoay trơn tru, có lực cản thấp.

Thuận lợi

Vận hành êm ái cho tải nhẹ đến trung bình
Thiết kế nhỏ gọn phù hợp cho các ứng dụng không gian hạn chế
Giảm mài mòn trên đai tròn

Hạn chế và ứng dụng

Không lý tưởng cho dây đai dẹt hoặc hoạt động nặng nhọc
Thường được sử dụng trong các thiết bị văn phòng, băng tải nhỏ gọn và hệ thống tự động hóa

Ròng rọc mang tùy chỉnh & đặc biệt

Đặc điểm thiết kế
Ròng rọc vòng bi tùy chỉnh được thiết kế để đáp ứng các yêu cầu vận hành cụ thể, bao gồm tải trọng, tốc độ, môi trường hoặc loại dây đai. Dịch vụ OEM/ODM cho phép nhà sản xuất cung cấp các giải pháp phù hợp.

Thuận lợi

Tối ưu hóa cho các nhu cầu công nghiệp cụ thể
Có thể tích hợp vòng bi kín hoặc được che chắn cho môi trường khắc nghiệt
Tùy chọn vật liệu nhẹ, im lặng hoặc thân thiện với môi trường

Ứng dụng và đổi mới

Robot tốc độ cao, thiết bị y tế chính xác, máy công nghiệp hạng nặng
Môi trường ngoài trời hoặc bụi bặm với lớp phủ bảo vệ chuyên dụng
Thiết kế bền vững sử dụng vật liệu có thể tái chế hoặc composite

Các yếu tố chính cần xem xét khi chọn ròng rọc vòng bi

Khả năng chịu tải
các bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

Tốc độ vận hành
Các ứng dụng tốc độ cao yêu cầu ròng rọc duy trì sự ổn định đồng thời giảm thiểu sinh nhiệt và ma sát. Thiết kế ròng rọc, hình dạng rãnh và loại ổ trục đều ảnh hưởng đến tốc độ vận hành tối đa. Việc chọn ròng rọc được đánh giá phù hợp với tốc độ hệ thống của bạn sẽ đảm bảo vận hành trơn tru và an toàn.

Kiểm soát tiếng ồn và độ rung
Tiếng ồn và độ rung quá mức có thể cho thấy sự sai lệch hoặc truyền tải điện không hiệu quả. Ròng rọc vòng bi với các rãnh được thiết kế chính xác và vòng bi chất lượng cao giúp giảm tiếng ồn và độ rung khi vận hành, tạo ra môi trường làm việc an toàn và thoải mái hơn. Điều này đặc biệt quan trọng đối với máy móc trong nhà, thiết bị gia dụng và thiết bị chính xác.

Độ bền và tuổi thọ
Chất lượng vật liệu, loại vòng bi và kết cấu đều ảnh hưởng đến tuổi thọ của ròng rọc. Thép không gỉ, hợp kim nhôm và nhựa gia cố thường được sử dụng để nâng cao độ bền. Vòng bi kín hoặc được che chắn cũng có thể kéo dài tuổi thọ bằng cách ngăn ngừa ô nhiễm từ bụi, hơi ẩm hoặc mảnh vụn.

Điều kiện môi trường (Bụi, nước, nhiệt độ)
các operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

Cân bằng giữa chi phí và hiệu suất
Mặc dù ròng rọc hiệu suất cao thường có giá cao nhưng việc chọn ròng rọc cân bằng giữa chi phí và chức năng là điều cần thiết. Thông số kỹ thuật quá mức có thể làm tăng chi phí một cách không cần thiết, trong khi thông số kỹ thuật dưới mức có nguy cơ gây ra nguy cơ ngừng hoạt động và bảo trì thường xuyên. Đánh giá tổng chi phí sở hữu, bao gồm bảo trì và thay thế, khi đưa ra quyết định.

Tại sao chọn ròng rọc Hune?

Chiết Giang Huaneng Micro Bearing Co., Ltd. chuyên sản xuất vòng bi thu nhỏ chất lượng cao, vòng bi cỡ trung bình, vòng bi tùy chỉnh không tiêu chuẩn và nhiều loại ròng rọc phần cứng. Danh mục sản phẩm của họ bao gồm ròng rọc ép phun, ròng rọc treo và các dòng ròng rọc chuyên dụng khác được thiết kế cho các ứng dụng công nghiệp đa dạng.

Sản phẩm Hune Pulley được ứng dụng rộng rãi trong:

Thiết bị gia dụng – đảm bảo hoạt động trơn tru và độ tin cậy lâu dài của động cơ, quạt và thiết bị gia dụng
Cửa ra vào và Cửa sổ – cung cấp chuyển động yên tĩnh, ổn định và hiệu quả cho các cơ cấu trượt và lăn
Thiết bị cơ khí – hỗ trợ băng tải công nghiệp, hệ thống tự động hóa, máy móc nhẹ

Tại sao Ròng rọc Hune nổi bật:

Chuyên môn về các giải pháp ròng rọc tùy chỉnh và phi tiêu chuẩn phù hợp với nhu cầu cụ thể của ngành
Cam kết về vật liệu bền và vòng bi chính xác để nâng cao tuổi thọ
Khả năng ứng dụng toàn cầu trong các môi trường công nghiệp, thương mại và dân cư khác nhau
Khả năng OEM/ODM để hỗ trợ các thiết kế chuyên biệt và sáng tạo

Việc chọn Ròng rọc Hune đảm bảo hiệu suất đáng tin cậy, giảm thiểu việc bảo trì và là giải pháp lâu dài cho nhiều ứng dụng công nghiệp và gia dụng.
