Một con lăn mái hiên Việc lắp ráp có thể giống như một bộ phận cơ khí đơn giản cho đến khi mái hiên bắt đầu phát ra âm thanh bất thường hoặc trở nên khó vận hành. Trong hệ thống che nắng ngoài trời, con lăn phải làm việc cùng với thanh dẫn hướng, trục, ổ đỡ hoặc ống lót, kết cấu lắp đặt và các bộ phận chuyển động khác. Khi một bộ phận thay đổi do hao mòn, bụi bẩn, phần cứng lỏng lẻo hoặc các vấn đề căn chỉnh, toàn bộ chuyển động có thể có cảm giác khác. Đây là lý do tại sao mái hiên ồn ào hoặc cứng không tự động được coi là con lăn bị hỏng.

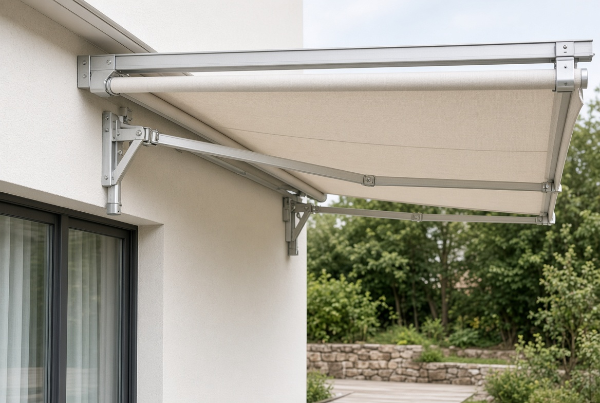

Đối với mái hiên RV, mái hiên có thể thu vào, cấu trúc che nắng gấp và các ứng dụng tương tự, việc khắc phục sự cố thường dễ dàng hơn khi xem xét chuyển động hoàn chỉnh. Nhìn vào vị trí xuất hiện sự cố, thời điểm xảy ra âm thanh và cách con lăn nằm bên trong cụm lắp ráp có thể cung cấp manh mối hữu ích trước khi chọn bộ phận thay thế.
Bắt đầu với triệu chứng, không phải bộ phận thay thế
Khi mái hiên bắt đầu hoạt động khác đi, bước đầu tiên là hiểu chính xác điều gì đã thay đổi. Một hệ thống dần dần trở nên khó di chuyển hơn có thể có nguyên nhân khác với nguyên nhân phát ra âm thanh nhấp chuột đột ngột. Tương tự như vậy, lực cản trên toàn bộ đường di chuyển có thể hướng về một khu vực khác với lực cản chỉ xuất hiện khi mái hiên đạt đến một vị trí cụ thể.
Mái hiên ngoài trời tiếp xúc với bụi, độ ẩm, thay đổi nhiệt độ, lá cây và các điều kiện môi trường chung. Chuyển động thường xuyên cũng gây áp lực lặp đi lặp lại lên các bộ phận quay và trượt. Theo thời gian, những yếu tố này có thể ảnh hưởng đến cách hoạt động của cụm con lăn.
Thay vì tháo con lăn ngay lập tức, hãy quan sát cơ chế trong khi nó di chuyển và cố gắng xác định một mẫu.
Tìm kiếm những thay đổi trong chuyển động
Nếu mái hiên di chuyển trơn tru ở một điểm và trở nên khó khăn ở một điểm khác, hãy chú ý đến phần cụ thể đó. Sự cố cục bộ có thể liên quan đến thanh dẫn hướng hoặc bề mặt tiếp xúc hơn là toàn bộ con lăn.
Nếu cảm thấy chuyển động thô ráp trong suốt quá trình, thì con lăn, trục, ổ trục, ống lót hoặc bố trí lắp đặt có thể cần được kiểm tra kỹ hơn.
Điều này không đưa ra chẩn đoán xác định nhưng nó mang lại cho việc kiểm tra một hướng hữu ích hơn.
Tại sao con lăn mái hiên lại tạo ra tiếng ồn?
Tiếng ồn là một trong những triệu chứng dễ nhận thấy nhất, nhưng nó có thể có một số nguyên nhân. Loại âm thanh, thời điểm nó xuất hiện và nơi nó phát ra đều là những chi tiết hữu ích.
Âm thanh chói tai nhẹ có thể phát ra từ sự tiếp xúc giữa các bề mặt chuyển động, nhiễm bẩn hoặc kết nối quay cần kiểm tra. Âm thanh mài thô có thể cho thấy bánh xe, trục, ổ trục hoặc ống lót bị mòn. Âm thanh nhấp chuột lặp đi lặp lại đôi khi có thể liên quan đến bộ phận lắp đặt hoặc một phần cụ thể của thanh dẫn hướng.
Điểm quan trọng là chỉ riêng âm thanh không xác định được bộ phận bị hỏng.
| Triệu chứng quan sát được | Các khu vực có thể cần kiểm tra |
|---|---|
| Tiếng kêu khi di chuyển | Bánh xe, bề mặt tiếp xúc, kết nối quay |
| Âm thanh quay thô | Vòng bi, ống lót, trục, bánh xe |
| Nhấp chuột lặp đi lặp lại | Hướng dẫn, lắp đặt phần cứng, liên hệ địa phương |
| Tăng sức đề kháng | Con lăn, dẫn hướng, căn chỉnh, mảnh vụn |
| Chuyển động không đều | Vị trí con lăn, lắp đặt, dẫn hướng |
| Có thể nhìn thấy hư hỏng bánh xe | Con lăn và các bộ phận liên quan |
Đây là tài liệu tham khảo về khắc phục sự cố chứ không phải là chẩn đoán cố định vì cấu trúc mái hiên có cấu trúc khác nhau.
Hướng dẫn có thể là một phần của vấn đề

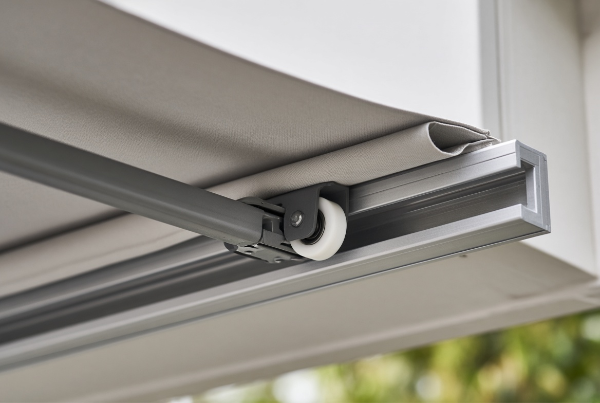

Con lăn không tự hoạt động. Nó đi theo, tiếp xúc hoặc hỗ trợ một phần khác của cơ chế, có nghĩa là tình trạng của bề mặt xung quanh đó có thể ảnh hưởng trực tiếp đến chuyển động.
Hướng dẫn ngoài trời có thể thu thập bụi và mảnh vụn nhỏ. Chúng cũng có thể bị mài mòn bề mặt hoặc bị dịch chuyển nhẹ sau khi sử dụng lâu dài. Nếu thanh dẫn hướng không còn ở tình trạng như thiết kế ban đầu mong đợi thì ngay cả con lăn mới cũng có thể không di chuyển như dự định.
Kiểm tra khu vực tiếp xúc
Nhìn vào phần mà con lăn di chuyển hoặc tiếp xúc với thanh dẫn hướng. Chú ý đến bụi bẩn nhìn thấy được, vật lạ, vết mòn bất thường, hư hỏng hoặc bất kỳ thứ gì có thể cản trở chuyển động.
Nếu mái hiên trở nên khó vận hành ở cùng một vị trí mỗi lần, thì phần đó đáng được quan tâm đặc biệt. Vấn đề xuất hiện nhiều lần ở một chỗ cần được điều tra trước khi thay thế con lăn.
Cấu trúc lắp đặt có thể gây ra tiếng ồn không?
Khu vực lắp đặt rất dễ bị bỏ qua vì sự chú ý tự nhiên hướng về phía bánh xe.
Tuy nhiên, cấu trúc lắp đặt sẽ điều khiển vị trí của con lăn. Nếu giá đỡ bị lỏng, cong hoặc dịch chuyển, bánh xe có thể nằm ở vị trí khác nhau trong cụm. Sự thay đổi đó có thể ảnh hưởng đến cách nó tiếp xúc với thanh dẫn hướng và có thể tạo thêm ma sát hoặc tiếng ồn.
Trong quá trình kiểm tra, hãy nhìn vào giá đỡ, trục, các điểm buộc và các bộ phận có thể nhìn thấy khác xung quanh con lăn. Mục đích là để xác định xem bánh xe đang chuyển động vì nó được thiết kế để chuyển động hay do cấu trúc lắp đặt đã phát triển hiện tượng chơi không mong muốn.
Sự khác biệt này rất quan trọng khi quyết định xem có thực sự cần thay thế con lăn hay không.
Một con lăn bị mòn trông như thế nào?
Mặc không phải lúc nào cũng ấn tượng. Con lăn có thể tiếp tục chuyển động trong khi bề mặt tiếp xúc của nó dần dần thay đổi.
Các dấu hiệu trực quan phổ biến có thể bao gồm độ mòn không đều, hư hỏng bề mặt, nứt, biến dạng hoặc các dấu hiệu bất thường xung quanh bánh xe. Chuyển động tăng lên xung quanh trục hoặc kết nối quay cũng có thể cho thấy rằng cụm lắp ráp cần được kiểm tra kỹ hơn.
Một so sánh hữu ích là xem xét một con lăn tương tự khác trong cùng hệ thống khi có sẵn một con lăn. Sự khác biệt về tình trạng bề mặt hoặc chuyển động có thể giúp xác định thành phần nào đã thay đổi.
Con lăn cũ cũng nên được giữ lại nếu đang cân nhắc việc thay thế. Ngay cả một bộ phận bị mòn cũng có thể cung cấp thông tin hữu ích về kết cấu ban đầu.
Việc lựa chọn một sự thay thế đòi hỏi nhiều hơn là phù hợp với hình dạng
Hai con lăn mái hiên có thể trông giống nhau khi được thiết kế cho các tổ hợp khác nhau.
Biên dạng bánh xe, cách bố trí trục, kết cấu lắp đặt, kết nối quay và mối quan hệ với thanh dẫn hướng đều ảnh hưởng đến khả năng tương thích. Một thiết bị thay thế trông giống hệt trong ảnh có thể vẫn có cách sắp xếp lắp đặt khác.
Điều này trở nên quan trọng hơn khi xử lý các mái hiên cũ, thiết bị tùy chỉnh hoặc các bộ phận không có tham chiếu sản phẩm dễ nhận biết.
Trước khi tìm nguồn thay thế, hãy so sánh bộ lắp ráp hoàn chỉnh thay vì chỉ hình dáng bên ngoài của bánh xe.
Thông tin giúp tìm nguồn cung ứng thay thế
Nhà cung cấp thường có thể hiểu rõ hơn về một thành phần khi yêu cầu bao gồm tài liệu tham khảo thực tế.
Thông tin hữu ích có thể bao gồm:
- Hình ảnh con lăn nguyên bản từ nhiều góc độ.
- Một bức ảnh cho thấy con lăn được lắp đặt.
- Hình ảnh của hướng dẫn hoặc đường đua.
- Một existing drawing, if available.
- Thông tin về cách sử dụng con lăn.
- Thông tin chi tiết về yêu cầu là thay thế hay sản xuất OEM.
- Một mẫu vật lý khi thành phần được tùy chỉnh.
Mục đích không phải là tạo ra những giấy tờ không cần thiết. Nó chỉ đơn giản là cung cấp cho nhà sản xuất đủ thông tin để hiểu thành phần đó cần làm gì.
Điều gì xảy ra nếu không thể tìm thấy phần gốc?
Tình trạng này thường xảy ra với các thiết bị cũ. Mái hiên có thể vẫn đang được sử dụng trong khi bộ phận ban đầu không còn có sẵn qua kênh cung cấp trước đó.
Khi không có tài liệu tham khảo về sản phẩm, mẫu vật lý có thể trở nên đặc biệt hữu ích.
Mẫu có thể cung cấp thông tin về bánh xe, cách bố trí lắp đặt, vị trí trục và kết cấu chung. Sau đó, ảnh của bộ phận được lắp đặt có thể cung cấp bối cảnh bổ sung về cách bộ phận đó tương tác với cấu trúc xung quanh.
Để thay thế tùy chỉnh, thông tin này có thể tạo cơ sở để thảo luận về mẫu mới trước khi sản xuất thường xuyên.
Thay thế và khắc phục sự cố nên đi cùng nhau
Việc thay thế một con lăn bị mòn mà không xem xét lý do tại sao nó bị mòn đôi khi có thể dẫn đến một vấn đề khác sau này.
Giả sử một bánh xe bị mòn không đều. Cần kiểm tra xem hướng dẫn có vấn đề hay không. Nếu con lăn đã di chuyển ra khỏi vị trí, hãy kiểm tra kết cấu lắp đặt. Nếu bộ phận lắp ráp tiếp tục phát ra tiếng ồn sau khi thay bánh xe, hãy nhìn vào các bộ phận xung quanh thay vì cho rằng bộ phận mới chịu trách nhiệm.
Điều này không có nghĩa là mọi vấn đề về con lăn đều yêu cầu phải đại tu toàn bộ hệ thống. Nó đơn giản có nghĩa là thành phần đó phải được xem xét trong môi trường làm việc của nó.
Một quy trình kiểm tra đơn giản đối với con lăn mái hiên
Việc kiểm tra thực tế không cần phải phức tạp.
1. Quan sát mái hiên
Di chuyển hệ thống một cách cẩn thận và chú ý xem sự cố có xuất hiện trong quá trình gia hạn, rút lại hay cả hai hay không.
2. Xác định vấn đề
Xác định xem tiếng ồn hoặc lực cản xảy ra trong suốt chuyển động hay ở một khu vực cụ thể.
3. Kiểm tra con lăn
Tìm kiếm những hư hỏng có thể nhìn thấy, độ mòn không đều, nhiễm bẩn hoặc chuyển động bất thường.
4. Kiểm tra hướng dẫn
Kiểm tra bề mặt tiếp xúc xem có mảnh vụn, hư hỏng hoặc bất cứ thứ gì có thể cản trở bánh xe không.
5. Xem lại điểm lắp đặt
Kiểm tra xem con lăn có còn ở đúng vị trí hay không và liệu cấu trúc lắp có an toàn hay không.
6. Giữ nguyên thành phần gốc
Nếu cần thay thế, hãy giữ lại con lăn cũ làm tài liệu tham khảo bất cứ khi nào có thể.
Trình tự này giúp tách vấn đề về con lăn khỏi các vấn đề ở nơi khác trong cơ chế.
Khi một mẫu hữu ích cho việc sản xuất theo yêu cầu
Các bộ phận thay thế tiêu chuẩn không phải lúc nào cũng phù hợp với hệ thống mái hiên cũ hoặc tùy chỉnh. Trong những trường hợp này, thành phần ban đầu có thể được sử dụng làm tài liệu tham khảo cho quá trình sản xuất.
Nhà sản xuất có thể xem xét mẫu vật lý cùng với ảnh chụp hoặc bản vẽ để hiểu cấu trúc được yêu cầu. Khi ý tưởng thay thế đã được xác nhận, mẫu có thể được sản xuất để đánh giá trước khi chuyển sang các đơn hàng lặp lại.
Loại quy trình này có thể hữu ích cho các nhà phân phối, doanh nghiệp sửa chữa và nhà sản xuất thiết bị cần nguồn cung cấp định kỳ một con lăn cụ thể thay vì thay thế một lần.
Ròng rọc Hune cho ứng dụng con lăn mái hiên
Ròng rọc Hune hoạt động với các bộ phận con lăn và ròng rọc cho các ứng dụng cơ khí và hỗ trợ các yêu cầu tìm nguồn cung ứng thay thế và tùy chỉnh.
Đối với dự án con lăn mái hiên, khách hàng có thể cung cấp mẫu, bản vẽ hoặc ảnh chụp hiện có của bộ phận đã lắp đặt. Thông tin này có thể được sử dụng để thảo luận về kết cấu bánh xe, cách bố trí lắp đặt, kết nối quay và các yêu cầu ứng dụng.
Đối với các dự án OEM và các dự án đặt hàng lặp lại, các mẫu đã được phê duyệt và tài liệu tham khảo kỹ thuật cũng có thể được giữ lại làm tài liệu tham khảo về sản phẩm cho quá trình sản xuất trong tương lai. Phương pháp sản xuất thực tế phụ thuộc vào thiết kế thành phần và yêu cầu của khách hàng.
Một số điều cần kiểm tra trước khi đặt hàng
Trước khi đặt hàng con lăn thay thế, bạn nên kiểm tra lại cụm xung quanh một lần nữa. Đảm bảo thanh dẫn hướng không bị cản trở rõ ràng, điểm lắp không bị dịch chuyển và bánh xe cũ thực sự có dấu hiệu mòn hoặc hư hỏng.
Nếu có sẵn thành phần gốc, hãy chụp một vài bức ảnh và giữ nó làm tài liệu tham khảo. Khi bộ phận được tùy chỉnh, việc cung cấp mẫu vật lý có thể làm cho cuộc thảo luận về nguồn cung ứng trở nên rõ ràng hơn nhiều.
Đối với các doanh nghiệp mua con lăn mái hiên theo lô, việc lưu giữ mẫu đã được phê duyệt và tài liệu sản phẩm cơ bản cũng có thể giúp quản lý các đơn hàng lặp lại trong tương lai dễ dàng hơn.
Hiểu vấn đề giúp việc thay thế dễ dàng hơn
Các vấn đề về lắp ráp con lăn mái hiên không phải lúc nào cũng do chính con lăn gây ra. Tiếng ồn, lực cản và chuyển động không đều cũng có thể đến từ thanh dẫn hướng, cấu trúc lắp đặt, trục, ổ trục hoặc ống lót, nhiễm bẩn hoặc căn chỉnh trong hệ thống.
Một cách tiếp cận thực tế hơn là quan sát toàn bộ cơ chế trước tiên và sau đó thu hẹp việc kiểm tra đối với thành phần có vẻ như đang gây ra thay đổi. Khi cần thay thế, con lăn gốc, ảnh lắp đặt và bản vẽ có sẵn có thể cung cấp tài liệu tham khảo hữu ích để xác định hoặc phát triển bộ phận được yêu cầu.
Đối với mái hiên RV, hệ thống che nắng có thể thu vào và các ứng dụng ngoài trời khác, con lăn có thể là một bộ phận tương đối nhỏ, nhưng mối quan hệ của nó với cơ chế xung quanh rất quan trọng. Hiểu được mối quan hệ đó trước khi đặt hàng thay thế có thể giúp khắc phục sự cố, tìm nguồn cung ứng và sản xuất trong tương lai dễ dàng hơn nhiều.
